LM95233 采用 TruTherm 技術且具有 SMBus 接口的 ±2°C 雙路遠程和本地溫度傳感器

數據： Dual Remote Diode and Local Temp Sensor w/SMBus I/F and TruTherm Technology 數據表

描述

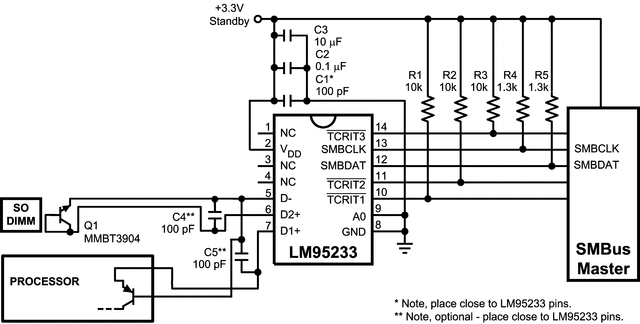

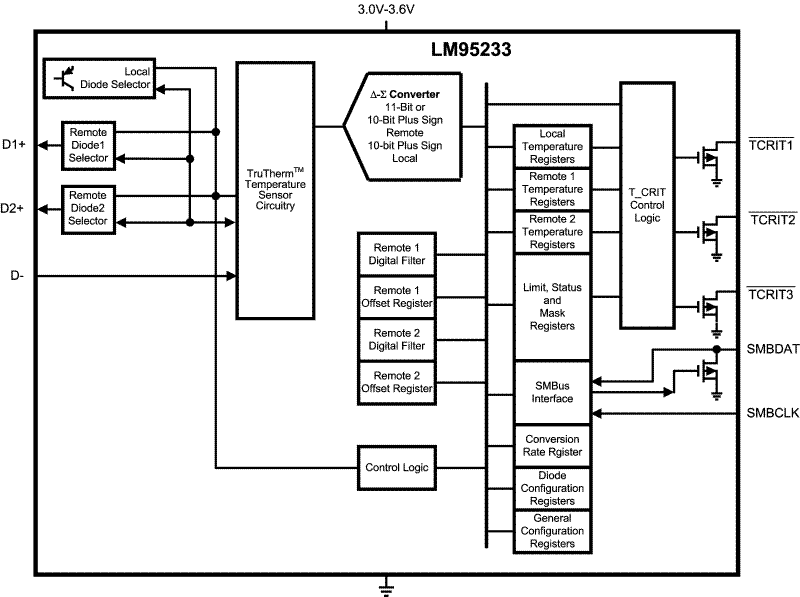

LM95233是一款11位數字溫度傳感器，帶有2線系統管理總線（SMBus）接口，可以監控兩個遠程二極管的溫度作為自己的溫度。 LM95233可用于非常精確地監控多達兩個外部設備的溫度，如微處理器，圖形處理器或二極管連接的2N3904。 LM95233的TruTherm BJT beta補償技術可以精確地檢測90nm或65nm工藝熱二極管。

LM95233報告溫度有兩種不同的格式，溫度范圍為+ 127.875°C /-128°C和0°C /255 °C范圍。 LM95233 TCRIT1 ， TCRIT2 和當任何未屏蔽的通道超出其相應的可編程限值時，將觸發TCRIT3 輸出，并可用于關閉系統，打開系統風扇或作為微控制器中斷功能。 TCRIT1 ， TCRIT2 和 TCRIT3 引腳。掩碼寄存器可用于進一步控制 TCRIT 輸出。 LM95233的遠程溫度通道具有可編程數字濾波器，可在遇到溫度尖峰時最大限度地減少不需要的 TCRIT 事件。

為了獲得最佳的靈活性和準確度，每個LM95233通道都包括寄存器，用于亞微米工藝或2N3904二極管模型選擇以及偏移校正。三級地址引腳允許將最多3個LM95233連接到同一個SMBus主機。 LM95233具有省電功能，例如：可編程轉換速率，關斷模式和未使用通道的關閉。

特性

準確感知2個遠程IC或二極管結點和本地溫度的芯片溫度

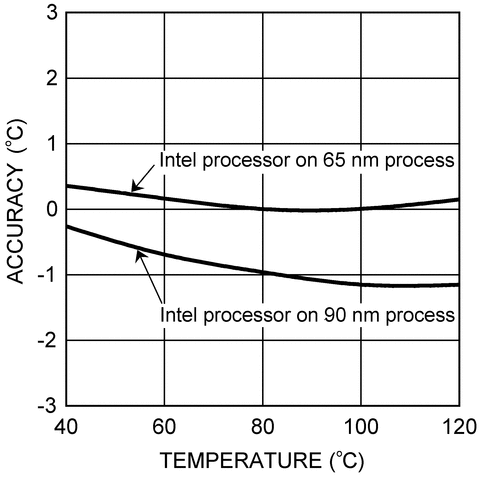

TruTherm BJT Beta補償技術準確感知Sub -Micron Process Thermal Diodes
0.125°C LSb溫度分辨率
0.03125°C LSb遠程溫度分辨率啟用數字濾波器
+ 127.875°C /-128 °C和0°C /255°C遠程范圍
可編程數字濾波器和模擬前端濾波器
遠程二極管故障檢測，模型選擇和偏移校正
掩碼和狀態寄存器支持
3可編程 TCRIT 具有可編程共享滯后的輸出
可編程轉換速率和關閉模式單次轉換控制
SMBus 2.0兼容接口，支持TIMEOUT
三級地址引腳
14引腳WSON封裝

主要規格

當?shù)販囟葴蚀_度：±2.0°C（最大值）
遠程二極管溫度精度：±0.875°C（最大值）
電源電壓：3.0至3.6 V
平均電源電流（1Hz轉換率）：0.57 mA（典型值）

TruTherm是德州儀器公司的商標。所有商標均為其各自所有者的財產。

參數 與其它產品相比數字溫度傳感器


Interface
Local Sensor Accuracy (Max) (+/- C)
Temp Resolution (Max) (bits)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
Rating
Package Group
Package Size: mm2:W x L (PKG)
Iq (Typ) (uA)

LM95233	LM95234
I2C SMBus	I2C SMBus
2	2
11	11
-40 to 140	-40 to 140
3	2.7
3.6	5.5
570	570
500	800
One shot conversion control Programmable Alert Programmable conversion rate Remote diode fault detection Shutdown Thermal diode input stage filtering	One shot conversion control Programmable Alert Programmable conversion rate Remote diode fault detection Shutdown Thermal diode input stage filtering
Catalog	Catalog
WSON	WSON
See datasheet (WSON)	See datasheet (WSON)
570	570
