CD4060B由振蕩器部分和14個紋波進位二進制計數器級組成。振蕩器配置允許設計RC或晶體振蕩器電路。提供RESET輸入，將計數器復位到全O狀態并禁用振蕩器。 RESET線上的高電平完成復位功能。所有計數器階段都是主從觸發器。在 _{O <的負轉換中，計數器的狀態以二進制順序前進一步。 /子>）。所有輸入和輸出均完全緩沖。施密特觸發器對輸入脈沖線的作用允許無限制的輸入脈沖上升和下降時間。}

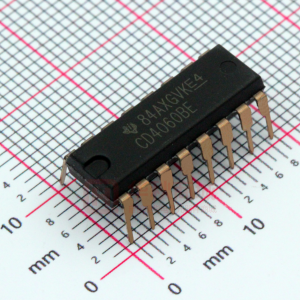

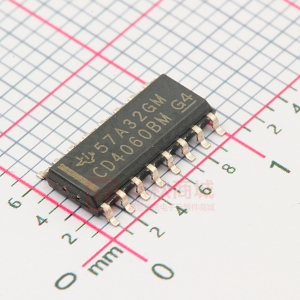

CD4060B系列類型采用16引腳密封雙列直插式陶瓷封裝（F3A后綴）， 16引腳雙列直插塑料封裝（E后綴），16引腳小外形封裝（M，M96，MT和NSR后綴），以及16引腳薄型收縮小外形封裝（PW和PWR后綴）。
