CD4013B器件由兩個相同的獨立數據型觸發器組成。每個觸發器都有獨立的數據,置位,復位和時鐘輸入以及Q和 Q 輸出。這些器件可用于移位寄存器應用,并通過將 Q 輸出連接到數據輸入,用于計數器和切換應用程序。在時鐘脈沖的正向轉換期間,D輸入端的邏輯電平被傳送到Q輸出。設置或復位與時鐘無關,分別由置位或復位線上的高電平完成。

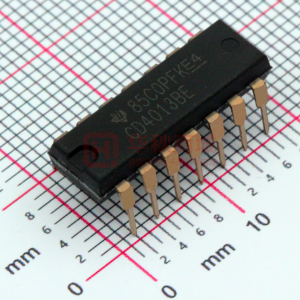

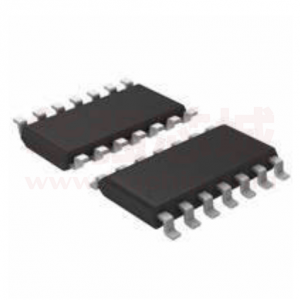

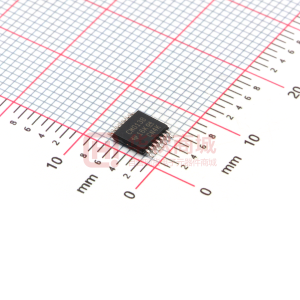

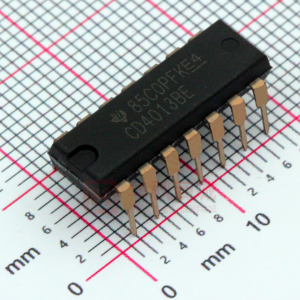

CD4013B類型采用14引腳雙列直插塑料封裝(E后綴) ),14引腳小外形封裝(M,MT,M96和NSR后綴)和14引腳薄型收縮小外形封裝(PW和PWR后綴)。
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| Input Type |
| 3-State Output |
| IOL (Max) (mA) |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| ? |
| CD4013B-MIL |
|---|
| CD4000 ? ? |
| 3 ? ? |
| 18 ? ? |
| 2 ? ? |
| 8 ? ? |
| 0.06 ? ? |
| 130 ? ? |
| CMOS ? ? |
| No ? ? |
| 1.5 ? ? |
| CMOS ? ? |
| Military ? ? |
| -55 to 125 ? ? |
| CDIP ? ? |
| See datasheet (CDIP) ? ? |
