TLV1544和TLV1548是CMOS 10位開關電容逐次逼近（SAR）模數（A /D）轉換器。每個器件都有片選（CS），輸入輸出時鐘（I /O CLK），數據輸入（DATA IN）和串行數據輸出（DATA OUT），提供直接4線同步串行外設接口（SPI < sup> TM ，QSPI ^TM ）主機微處理器的端口。當與TMS320 DSP接口時，附加的幀同步信號（FS）表示串行數據幀的開始。這些器件允許從主機進行高速數據傳輸。 （INV CLK）\輸入為串行接口提供了進一步的定時靈活性。

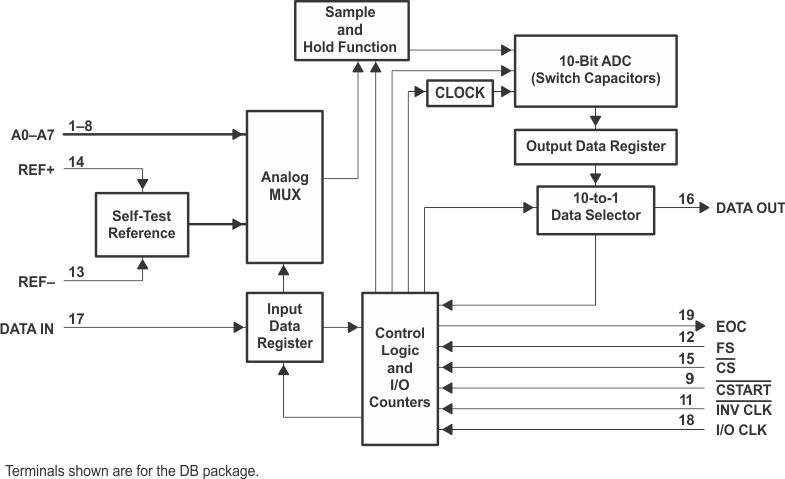

除了高速轉換器和多功能控制功能外，該器件還具有片上11通道多路復用器，可選擇8個模擬輸入中的任何一個或三個內部自檢電壓中的任意一個。采樣保持功能是自動的，但擴展采樣周期除外，采樣周期由異步CSTART \的下降沿啟動。在A /D轉換結束時，轉換結束（EOC）輸出變?yōu)楦唠娖剑硎巨D(zhuǎn)換已完成。 TLV1544和TLV1548設計用于在各種電源電壓下工作，功耗極低。通過軟件編程的省電模式和轉換速率進一步增強了省電功能。器件中集成的轉換器具有差分高阻抗參考輸入，便于比例轉換，縮放和模擬電路與邏輯和電源噪聲的隔離。開關電容設計允許在整個工作溫度范圍內進行低誤差轉換。

TLV1544有四個模擬輸入通道，而TLV1548有八個模擬輸入通道。 TLV1544C和TLV1548C的特點是工作溫度范圍為0°C至70°C。 TLV1544I和TLV1548I的特點是可在-40°C至85°C的整個工業溫度范圍內工作。 TLV1548M的工作溫度范圍為-55°C至125°C。
