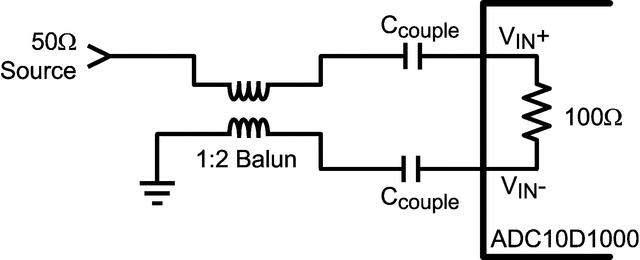

ADC10D1000是TI超高速ADC系列產品的最新進展。這款低功耗，高性能CMOS模數轉換器以10位分辨率數字化信號，雙通道模式下采樣率高達1.0 GSPS，單通道模式下采樣率高達2.0 GSPS。 ADC10D1000具有出色的精度和動態性能，同時功耗僅為2.9 W.這種空間等級，輻射容忍部分難以達到大于120MeV的單個事件閉鎖水平和100krad（Si）的總劑量（TID）。該產品采用376柱熱增強型CPGA封裝，額定溫度范圍為-55°C至+ 125°C。

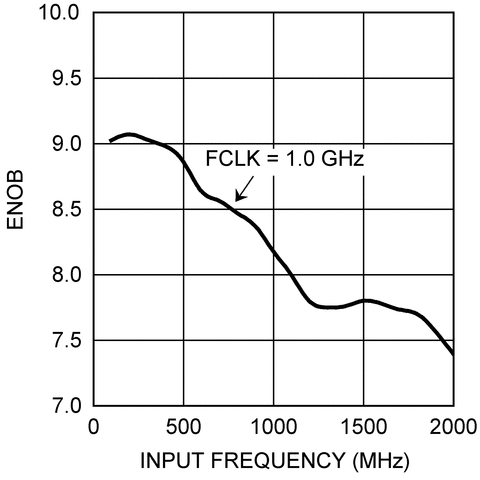

ADC10D1000基于8-的特性，架構和功能。 bit GHz系列ADC。新功能包括用于多芯片同步的自動同步功能，每通道獨立可編程15位增益和12位偏移調整，時鐘輸入上的LC槽濾波器以及數字輸出數據的二進制補碼格式選項。獨特的折疊和插值架構，全差分比較器設計，內部采樣保持放大器的創新設計和自校準方案，使奈奎斯特以外的所有動態參數響應非常平坦，產生高達8.9的有效數量比特率（ENOB），輸入信號為498 MHz，采樣率為1.0 GHz，同時提供10 ^-18 碼錯誤率（CER），非復用模式下的典型值為2.9 W，1.0 GSPS單個1.9V電源，確保該器件在整個工作溫度范圍內無失碼。

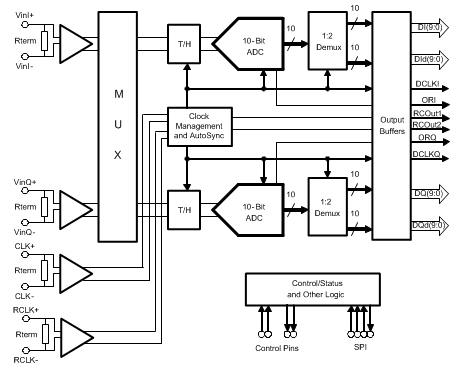

每個通道都有自己獨立的DDR數據時鐘，DCLKI和DCLKQ，它們?cè)趦蓚€(gè)通道上電時同相，因此只能使用一個數據時鐘來捕獲所有數據，這些數據被發送出去以與輸入采樣時鐘相同的速率。如果選擇1：2解復用模式，則每個通道的第二個10位LVDS總線變?yōu)榛顒?dòng)狀態，這樣輸出數據速率發送速度慢兩倍，但寬兩倍，以放寬數據捕獲時序裕量。兩個通道（I和Q）也可以交錯（DES模式），并用作單個2.0 GSPS ADC，對Q輸入進行采樣。輸出格式為偏移二進制或二進制補碼，低壓差分信號（LVDS）數字輸出與IEEE 1596.3-1996兼容，但可調共模電壓在0.8 V和1.2 V之間。
