LM193QML-SP Low Power Low Offset Voltage Dual Comparator

數據： LM193A/LM193QML Low Power Low Offset Voltage Dual Comparators 數據表

描述

LM193系列由兩個獨立的精密電壓比較器組成，兩個比較器的偏移電壓規格最低可達2.0 mV，這些比較器專為在在很寬的電壓范圍內提供單電源。也可以使用分離式電源進行操作，并且低電源電流消耗與電源電壓的大小無關。這些比較器還具有獨特的特性，即輸入共模電壓范圍包括地，即使是在單個電源電壓下工作。

應用領域包括極限比較器，簡單的模數轉換器;脈沖，方波和時間延遲發生器;廣泛的VCO; MOS時鐘定時器;多諧振蕩器和高壓數字邏輯門。 LM193系列設計用于直接與TTL和CMOS接口。當使用正負電源供電時，LM193系列將直接與MOS邏輯接口，其低功耗特性優于標準比較器。

特性

可提供輻射保證
- 總電離劑量100 krad（Si）
- ELDRS Free 100 krad （Si）
寬電源
- 電壓范圍：2.0V _DC至36V _DC < /li>
- 單電源或雙電源：±1.0V至±18V

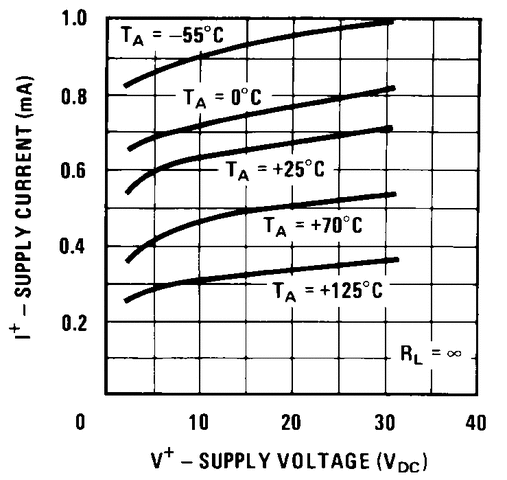

極低電源電流漏極（0.4 mA） - 與電源電壓無關
低輸入偏置電流：25 nA典型
低輸入失調電流：±5 nA典型
輸入共模電壓范圍包括接地
差分輸入電壓范圍等于電源電壓
低輸出飽和電壓：在4 mA典型值時為250 mV
輸出電壓與TTL，DTL，ECL，MOS和CMOS邏輯系統兼容

所有商標均為其各自所有者的財產。

參數 與其它產品相比?比較器

?
Number of Channels (#)
Output Type
Vs (Min) (V)
Vs (Max) (V)
Propagation Delay Time (uS)
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Max) (mA)
Input Bias Current (+/-) (Max) (nA)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
VICR (Max) (V)
VICR (Min) (V)
?

LM193QML-SP	LM111QML-SP	LM119QML-SP	LM139AQML-SP
2 ? ?	1 ? ?	2 ? ?	4 ? ?
Open Collector Open Drain ? ?	Open Collector Open Drain ? ?	Open Collector Open Drain ? ?	Open Collector Open Drain ? ?
2 ? ?	5 ? ?	5 ? ?	2 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?
0.7 ? ?	0.2 ? ?	0.025 ? ?	0.7 ? ?
5 ? ?	3 ? ?	4 ? ?	2 ? ?
0.5 ? ?	6 ? ?	5.5 ? ?	0.5 ? ?
100 ? ?	100 ? ?	500 ? ?	100 ? ?
Out ? ?	No ? ?	Out ? ?	Out ? ?
N/A ? ?	Strobe Vos Adj Pin ? ?	N/A ? ?	N/A ? ?
Space ? ?	Space ? ?	Space ? ?	Space ? ?
-55 to 125 ? ?	-55 to 125 ? ?	-55 to 125 ? ?	-55 to 125 ? ?
CDIP TO-99 ? ?	CDIP CFP TO-99 ? ?	CDIP CFP TO-100 ? ?	CDIP CFP ? ?
See datasheet (CDIP) 8TO-99: 80 mm2: 8.96 x 8.96(TO-99) ? ?	See datasheet (CDIP) See datasheet (CFP) 8TO-99: 80 mm2: 8.96 x 8.96(TO-99) ? ?	See datasheet (CDIP) See datasheet (CFP) 10TO-100: 80 mm2: 8.96 x 8.96(TO-100) ? ?	See datasheet (CDIP) See datasheet (CFP) ? ?
34.5 ? ?	34 ? ?	33 ? ?	34 ? ?
0 ? ?	0.5 ? ?	3 ? ?	0 ? ?
無樣片	無樣片	無樣片	無樣片
