      TPS23880 具有可編程 SRAM 的 IEEE 802.3bt 8 通道以太網供電 (PoE) PSE

      數據：

      描述

      TPS23880是一款8通道供電設備（PSE）控制器，旨在按照IEEE 802.3bt（草案）標準向以太網電纜提供電力。 8個單獨的功率通道能夠以2線對（1通道）或4線對（2通道）PoE端口的方式進行任意組合配置.PSE控制器可以檢測具有某一有效特征的受電設備（PD），根據其分類確定器件的電源要求并進行供電。

      可編程SRAM支持通過I2C實現現場固件可升級性，從而確保與支持最新PoE器件的最大互操作性。外部FET架構可幫助設計人員平衡尺寸，效率，散熱和解決方案成本要求?？删幊潭丝陔娫聪拗瓶稍谡麄€(gè)工作電壓范圍內提供穩定的電源限制，并且準確的遙測可確保可靠的系統級電源管理控制。 OSS）輸入可以為要求立即禁用多個端口的應用提供多達八個級別的逐端口關斷。

      端口重映射和與TPS2388的引腳對腳兼容性可輕松實現上一代PSE設計的遷移，并支持可互換2層PCB設計以適應不同系統的PoE電源配置。

      特性

      • 適用于3類或4類PoE的IEEE 802.bt（草案）PSE解決方案應用
      • 八個獨立的PSE通道
      • SRAM可編程存儲器
      • 可選的2線對或4線對端口電源分配
        • 15.4W，30W，45W，60W， 75W或90W
      • 單一特征和雙特征PD兼容性
      • 各端口專用的14位電流A2D
        • 固有濾波< /li>
        • 2％電流檢測精度
        • 100ms滾動端口電流平均
        • 用于直流斷開的防噪MPS
      • 1位和3位快速端口關斷輸入
      • “永不受騙”4點檢測
      • 3％可編程功率限制精度
      • 浪涌和運算折返保護
      • 425mA和1.25A可選電流限制
      • 端口重映射
      • 自動發現和功率測量
      • 8位或16位1MHz I 2 C通信
      • 靈活的處理器控制運行模式
        • 自動，半自動和手動/診斷
      • 各端口電壓監控和遙測
      • -40°C至125°C工作溫度

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?供電設備

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      ICUT
      ILIM
      PoE Standards Supported
      FET
      MPS Method
      Pair Control
      Operating Temperature Range (C)
      No. of PSE Ports
      Features
      Pin/Package
      TPS23880 TPS23861 TPS2388
      44 ? ? 44 ? ? 44 ? ?
      57 ? ? 57 ? ? 57 ? ?
      Programmable ? ? Programmable ? ? Programmable ? ?
      Programmable ? ? Programmable ? ? Programmable ? ?
      802.3at Type 1 (802.3af)
      802.3at Type 2
      802.3bt Type 3
      802.3bt Type 4 ? ?      		 802.3at Type 1 (802.3af)
      802.3at Type 2 ? ?      		 802.3at Type 1 (802.3af)
      802.3at Type 2 ? ?
      External ? ? External ? ? External ? ?
      DC Disconnect ? ? DC Disconnect ? ? DC Disconnect ? ?
      2-Pair Alt A
      4-Pair ? ?      		 2-Pair Alt A ? ? 2-Pair Alt A ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      8 ? ? 4 ? ? 8 ? ?
      Auto Mode
      Current Limit with Foldback
      Fast shutdown
      Multi Level Port Priority
      Over Current Reporting
      Over Temp Reporting
      Port remapping
      Programmable Port Power Limiting
      SRAM Programmable ? ?      		 Autonomous Mode
      Current Limit with Foldback
      Fast shutdown
      Over Current Reporting
      Over Temp Reporting ? ?      		 Current Limit with Foldback
      Fast shutdown
      Multi Level Port Priority
      Over Current Reporting
      Over Temp Reporting
      Port remapping ? ?
      56QFN ? ? 28TSSOP ? ? 56QFN ? ?

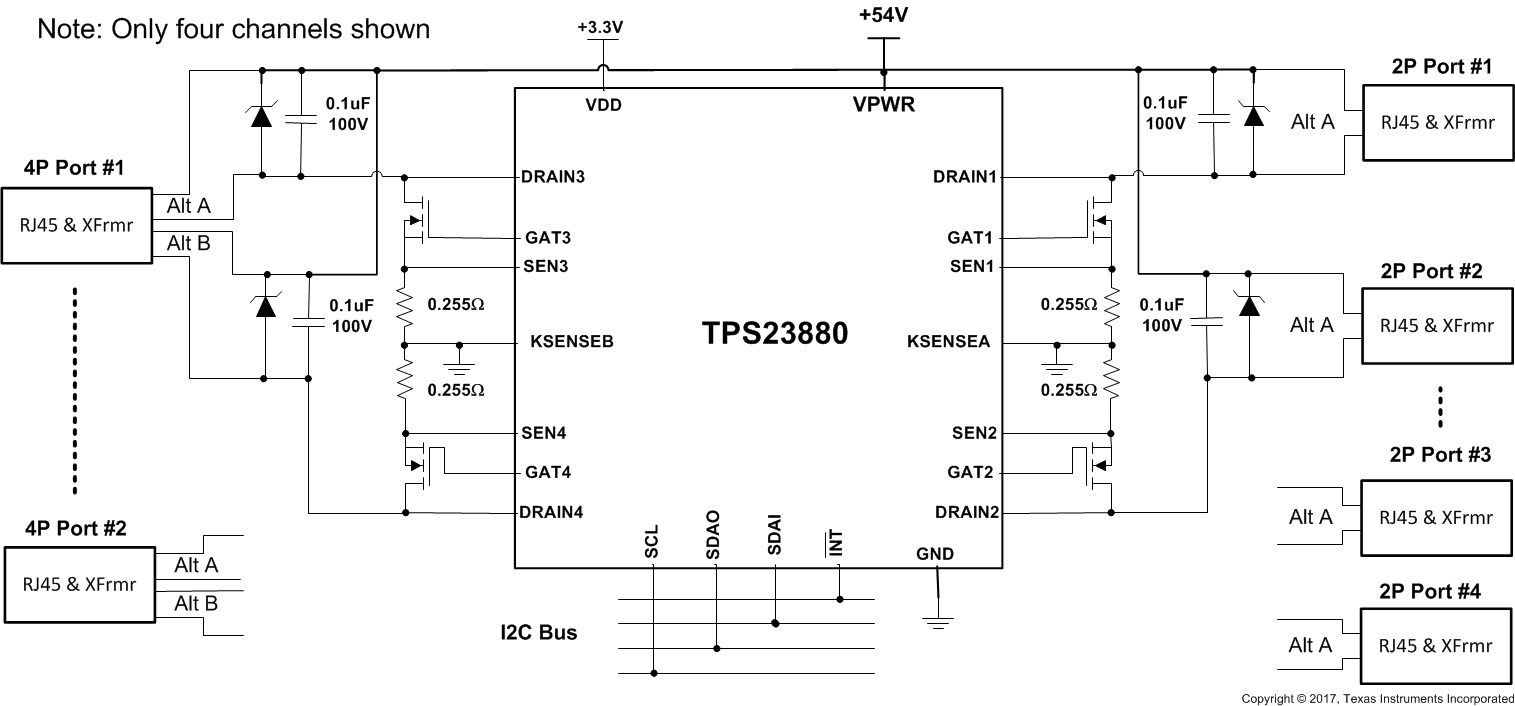

      方框圖 (1)
