該TPS23880是一款 8 通道供電設備 （PSE） 控制器，旨在根據 IEEE 802.3bt 標準將電源插入以太網電纜。八個單獨的電源通道可以配置為 2 對（1 通道）或 4 對（2 通道）PoE 端口的任意組合。PSE 控制器可以檢測具有有效簽名、完全相互識別并通電的受電設備 （PD）。
*附件：tps23880.pdf

可編程SRAM支持現場固件升級，通過I^2^C 確保 IEEE 合規性以及與最新支持 PoE 的設備的互作性。每個端口專用的ADC提供連續的端口電流監測，并能夠執行并行分類測量，以加快端口導通時間?！?% 的精確度可編程端口功率限制提供了將最大功率擴展到 90 W 以上而不超過 100 W 的能力，同時還使系統級電源管理控制更易于實施和可靠。快速關斷 （OSS） 輸入為需要立即禁用多個端口的應用提供多達八級的每個端口關斷優先級。255mΩ電流檢測電阻和外部FET架構使設計能夠平衡尺寸、效率、散熱和解決方案成本要求。

端口重新映射以及與TPS2388、TPS23881和 TPS23882 器件的引腳到引腳兼容性簡化了從上一代 PSE 設計的遷移，并支持可互換的 2 層 PCB 設計以適應不同的系統 PoE 電源配置。

特性

• IEEE 802.3bt PSE 解決方案，適用于 PoE 2 Type 3 或 Type 4 以太網供電應用
• 八個獨立的 PSE 通道
• SRAM可編程存儲器
• 可編程功率限制精度 ±3%
• 可選擇的 2 對或 4 對端口功率分配
  • 15.4 W、30 W、45 W、60 W、75 W 或 90 W
• 單簽名和雙簽名 PD 兼容性
• 每個端口專用的 14 位積分電流 ADC
  • 固有過濾
  • 用于直流斷開的抗噪聲 MPS
  • 2% 電流檢測精度
  • 100 毫秒滾動端口電流平均
• 1位或3位快速端口關斷輸入
• 自動分級發現和功耗測量
• 永不上當 4 點檢測
• 浪涌和作折返保護
• 425mA 和 1.25A 可選電流限制
• 端口重新映射
• 8位或16位I^2^C通信
• 靈活的處理器控制作模式
  • 自動、半自動和手動/診斷
• 每個端口電壓監控和遙測
• –40°C 至 +125°C 工作溫度

參數

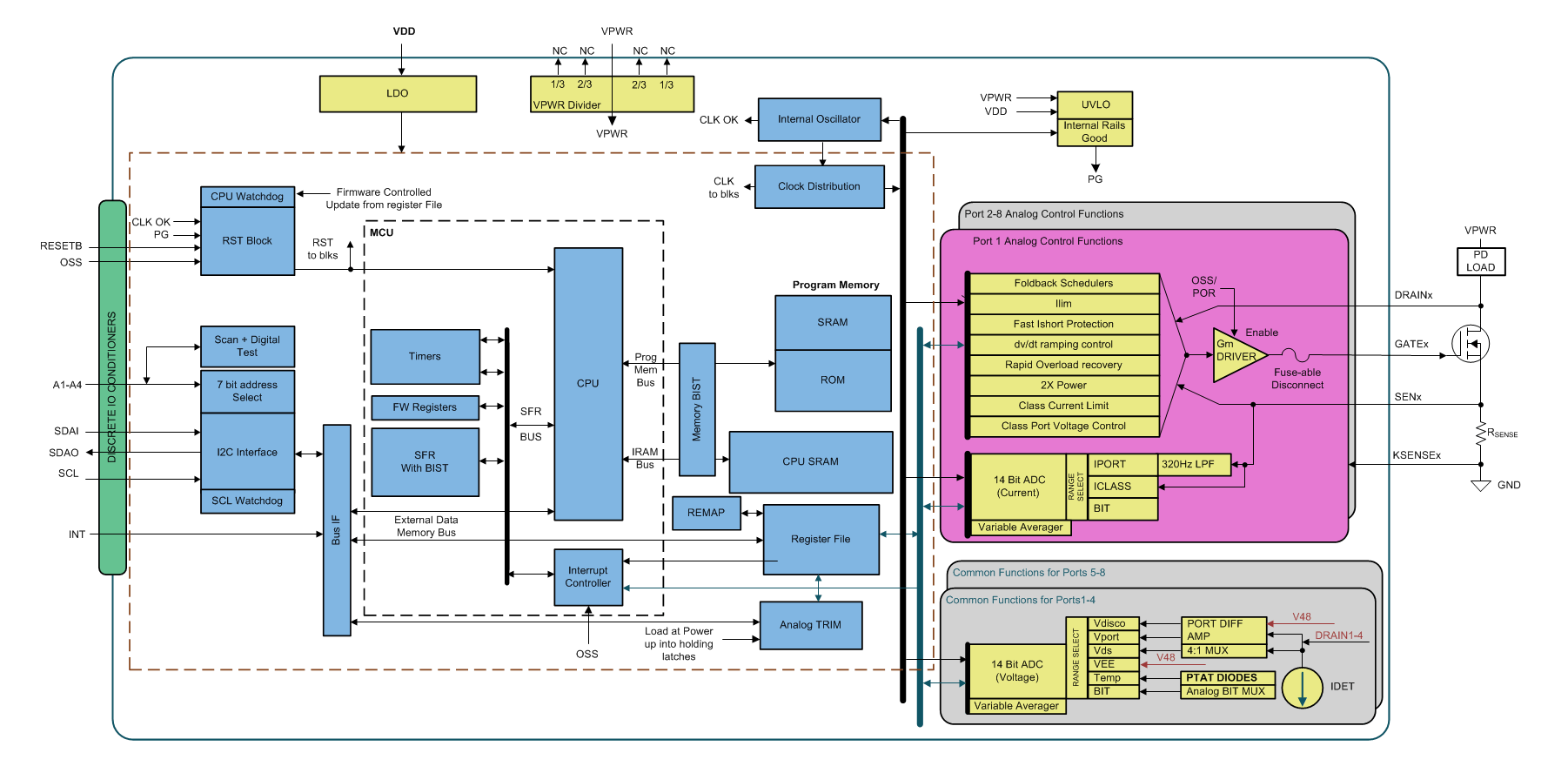

方框圖

?1. 產品概述?
TPS23880是一款符合IEEE 802.3bt標準的8通道PSE（供電設備）控制器，專為PoE 2 Type 3/4（4線對）應用設計，支持單/雙簽名PD（受電設備），提供可編程SRAM、高精度電流檢測及靈活的功率分配功能。

?2. 關鍵特性?

• ?IEEE 802.3bt兼容?：支持Type 3（60W）和Type 4（90W）功率等級。
• ?8獨立通道?：可配置為2線對（1通道）或4線對（2通道）端口，支持15.4W至90W功率分配。
• ?高精度監測?：
  • ±3%功率限制精度
  • 每通道14位ADC用于電流/電壓監測
  • 100ms滾動平均電流測量
• ?保護機制?：浪涌/運行折返保護、快速關斷（1/3位優先級）、熱關斷（-40°C至+125°C）。
• ?可編程性?：通過I2C接口（8/16位模式）配置SRAM，支持固件升級。

?3. 應用場景?

• 網絡視頻錄像機（NVR/DVR）
• 小型企業/園區交換機
• 高密度PoE供電設備

?4. 功能模塊?

• ?檢測與分類?：4點檢測防誤觸發，支持5級分類（Class 0-8）。
• ?電源管理?：自動/半自動/手動模式，功率分配可編程（2P/4P）。
• ?故障保護?：過流（PCUT）、短路（ILIM）、欠壓（VPUV）及DC斷開檢測。

?5. 封裝與設計?

• ?封裝?：56引腳VQFN（8mm×8mm），帶散熱焊盤。
• ?布局建議?：優化Kelvin電流檢測電阻布局以提升精度。

?6. 典型設計?

• ?電源要求?：VPWR（44-57V）、VDD（3.3V±0.3V）。
• ?外圍元件?：每通道需0.255Ω電流檢測電阻、100V MOSFET（如CSD19538Q3A）、TVS二極管等。

?7. 寄存器與配置?

• 通過I2C寄存器控制端口映射、優先級、功率分配及故障處理策略。
• 支持自動類（Autoclass）功率測量，優化PD供電效率。

?8. 安全與合規?

• 符合IEEE 802.3bt安全規范，包括MPS（維持供電簽名）要求。
• ESD保護：HBM ±2kV，CDM ±500V。

?總結?：TPS23880是一款高性能、高集成度的PoE PSE控制器，適用于需大功率供電的現代網絡設備，兼具靈活性與可靠性。
