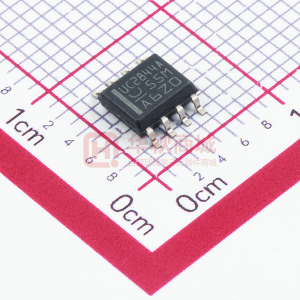

      UC2844A 電流模式 PWM 控制器

      數據：

      描述

      UCx84xA系列控制器件是引腳兼容的UCx84x系列改進版本。該系列器件具有控制電流模式或開關模式電源的必要功能，具有許多改進的特性：啟動電流小于0.5 mA，振蕩器放電調整為8.3 mA，在UVLO期間，輸出級可以下降對于V CC 超過5 V，小于1.2 V時至少10 mA。

      特性

      • 針對離線和DC-DC轉換器進行了優化
      • 低啟動電流（<0.5 mA）< /li>
      • 修整振蕩器放電電流
      • 自動前饋補償
      • 逐脈沖電流限制
      • 增強型負載響應特性
        • < li>帶滯后的欠壓鎖定
      • 雙脈沖抑制
      • 高電流圖騰柱輸出
      • 內部修整帶隙參考
      • 500 kHz操作
      • 使用UCx84xA創建自定義設計使用WEBENCH ? Power Designer

      所有商標均為他們各自的所有者。

      參數 與其它產品相比?PWM 與諧振控制器

      ?
      Topology
      Control Method
      Vin (Min) (V)
      Vin (Max) (V)
      Frequency (Max) (kHz)
      UVLO Thresholds On/Off (V)
      Duty Cycle (Max) (%)
      Gate Drive (Typ) (A)
      Features
      Rating
      Operating Temperature Range (C)
      Pin/Package
      UC2844A UC2844
      Boost
      Buck
      Buck-Boost
      Flyback
      Forward ? ?      		 Boost
      Buck
      Flyback
      Forward ? ?
      Peak Current Mode ? ? Peak Current Mode ? ?
      16 ? ? 16 ? ?
      30 ? ? 30 ? ?
      500 ? ? 500 ? ?
      16/10 ? ? 16/10 ? ?
      50 ? ? 50 ? ?
      1 ? ? 1 ? ?
      Adjustable Switching Frequency
      Current Limiting
      Dead Time Control
      Error Amplifier
      Multi-topology ? ?      		 Adjustable Switching Frequency
      Current Limiting
      Dead Time Control
      Error Amplifier
      Multi-topology ? ?
      Catalog ? ? Catalog ? ?
      -40 to 125
      -40 to 85 ? ?      		 -40 to 85 ? ?
      14SOIC
      8PDIP
      8SOIC ? ?      		 14SOIC
      8PDIP
      8SOIC ? ?

      方框圖 (1)
