      TPS54308 4.5V 至 28V 輸入、3A 輸出、同步 350kHz FCCM 降壓轉換器

      數據：

      描述

      TPS54308是一款輸入電壓范圍為4.5V至28V的3A同步降壓轉換器。該器件包含兩個集成式開關場效應應晶體管（ FET）并且具備內部回路補償和5ms內部軟啟動功能，可降低組件數。

      通過集成MOSFET并采用SOT-23封裝，TPS54308獲得了高功率密度，并且在印刷電路板（PCB） ）上的占用空間非常小。

      在輕負載條件下，TPS54308以強制連續導通模式（FCCM）運行，開關頻率在整個負載范圍內維持在一個近乎恒定的水平。

      高側MOSFET上的逐周期電流限制功能可在過載條件下保護轉換器并通過防止電流失控的低側MOSFET續流電流限制功能實現功能增強。當過流持續時間超出預設時間時，將觸發打嗝模式保護功能。

      特性

      • 4.5V至28V寬輸入電壓范圍
      • 集成85mΩ和40mΩ金屬氧化物半導體場效應應晶體管（MOSFET ），持續輸出電流為3A
      • 關斷電流低至2μA，靜態電流為300μA
      • 內部5ms軟啟動
      • 350kHz固定開關頻率
      • 峰值電流模式控制
      • 內部環路補償
      • 采用打嗝模式為兩個MOSFET提供過流保護
      • 過壓保護
      • 熱關斷

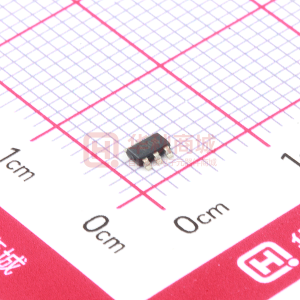

      • 小外形尺寸晶體管（SOT）-23（6）封裝
      • 使用TPS54308并借助WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54308 TPS54202 TPS54302 TPS54331
      4.5 ? ? 4.5 ? ? 4.5 ? ? 3.5 ? ?
      28 ? ? 28 ? ? 28 ? ? 28 ? ?
      1 ? ? 0.6 ? ? 0.6 ? ? 0.8 ? ?
      26 ? ? 26 ? ? 26 ? ? 25 ? ?
      3 ? ? 2 ? ? 3 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ?
      350 ? ? 390 ? ? 290 ? ? 570 ? ?
      350 ? ? 590 ? ? 510 ? ? 570 ? ?
      0.3 ? ? 0.04 ? ? 0.04 ? ? 0.11 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 90 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SO PowerPAD
      SOIC ? ?
