在電子工程師的日常工作中，模擬 - 數字轉換器（ADC）是非常關鍵的器件，它能將模擬信號轉換為數字信號，廣泛應用于各種電子系統中。今天我們要深入探討的是德州儀器（TI）的ADC081S051，一款單通道、200 到 500 ksps、8 位的 A/D 轉換器，它具有諸多優秀特性，適用于多種應用場景。

文件下載：adc081s051.pdf

一、ADC081S051 概述

1.1 產品特性

ADC081S051 具有一系列令人矚目的特性。它支持在 200 到 500 ksps 的采樣率范圍內工作，采用 6 引腳 WSON 和 SOT - 23 封裝，體積小巧，便于集成。具備可變電源管理功能，能有效降低功耗。使用 2.7V - 5.25V 范圍的單電源供電，并且其接口與 SPI?/QSPI?/MICROWIRE/DSP 兼容，方便與其他設備進行通信。

1.2 關鍵規格

• 線性誤差：典型的微分非線性（DNL）為 +0.06 / -0.045 LSB，積分非線性（INL）為 +0.06 / -0.05 LSB，保證了轉換的精度。
• 信噪比：典型的信噪比（SNR）為 49.6 dB，能有效抑制噪聲干擾。
• 功耗：在 3.6V 電源下典型功耗為 1.6 mW，5.25V 電源下典型功耗為 8.5 mW，不同電源電壓下都能實現較低的功耗。

1.3 應用場景

該轉換器適用于多種場景，如便攜式系統，其低功耗特性可延長電池續航時間；遠程數據采集系統，能準確采集模擬信號并轉換為數字信號進行傳輸；以及儀器儀表和控制系統，為系統提供精確的數字輸入。

二、技術細節剖析

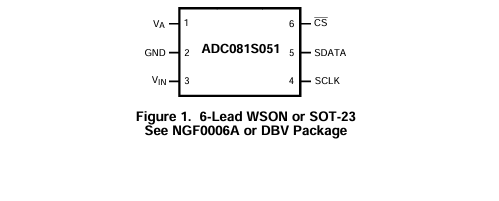

2.1 引腳描述

2.2 絕對最大額定值和工作額定值

• 絕對最大額定值：規定了器件的極限工作條件，如模擬電源電壓 VA 范圍為 -0.3V 到 6.5V，任何引腳的電壓和電流都有相應的限制，超過這些限制可能會損壞器件。
• 工作額定值：給出了器件正常工作的條件范圍，如工作溫度范圍為 -40°C 到 +85°C，VA 電源電壓為 +2.7V 到 +5.25V 等。

2.3 電氣特性

• 靜態特性：包括分辨率、積分非線性、微分非線性、偏移誤差、增益誤差等，這些參數反映了轉換器在靜態情況下的性能。
• 動態特性：如信號 - 噪聲加失真比（SINAD）、信噪比（SNR）、總諧波失真（THD）等，體現了轉換器在動態信號處理時的能力。
• 模擬輸入特性：輸入范圍為 0 到 VA，直流泄漏電流最大為 ±1 μA，輸入電容在跟蹤模式和保持模式下有所不同。
• 數字輸入輸出特性：數字輸入引腳電壓范圍為 -0.3V 到 5.25V，輸出高電壓和低電壓有相應的規格，并且輸出編碼為直二進制。
• 電源特性：不同電源電壓和工作模式下的電源電流和功耗不同，正常模式和關機模式的功耗差異明顯。
• 交流電氣特性：規定了時鐘頻率、采樣率、SCLK 占空比等參數，確保轉換器在交流信號下的正常工作。

2.4 時序規格

詳細規定了各個信號之間的時序關系，如 CS 脈沖寬度、CS 到 SCLK 的建立時間、數據訪問時間等，這些時序參數對于正確使用轉換器至關重要。

三、工作原理與操作

3.1 工作原理

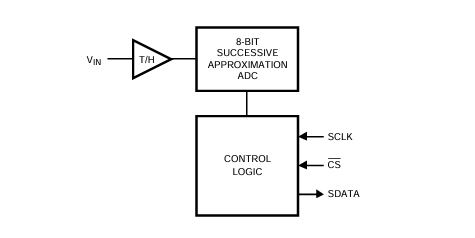

ADC081S051 基于逐次逼近寄存器架構，內部包含跟蹤 - 保持電路。在跟蹤模式下，開關 SW1 將采樣電容連接到輸入，SW2 平衡比較器輸入；在保持模式下，SW1 將采樣電容連接到地，保持采樣電壓，SW2 使比較器失衡，控制邏輯通過電荷分配 DAC 調整采樣電容上的電荷，直到比較器平衡，此時 DAC 的數字輸入即為模擬輸入電壓的數字表示。

3.2 基本操作

基本操作從 CS 引腳變?yōu)榈碗娖介_始，觸發轉換過程和數據傳輸。SCLK 控制轉換和數據輸出，SDATA 輸出轉換結果。一個完整的采樣需要 16 個 SCLK 周期，輸出數據包含 3 個前導零位、8 個數據位和 4 個尾隨零位。

3.3 吞吐量計算

吞吐量取決于 SCLK 頻率和兩次轉換之間的時間間隔。在最大 SCLK 頻率下，使用 20 個 SCLK 幀可獲得最大吞吐量。例如，當 SCLK 為 20MHz 時，最大吞吐量可達 1MSPS；當 SCLK 為 1MHz 時，吞吐量為 50KSPS 或 62.5KSPS，具體取決于時鐘周期的使用情況。

四、應用相關

4.1 傳輸函數

ADC 的輸出格式為直二進制，代碼轉換發生在連續整數 LSB 值的中間，LSB 寬度為 VA / 256。

4.2 典型應用電路

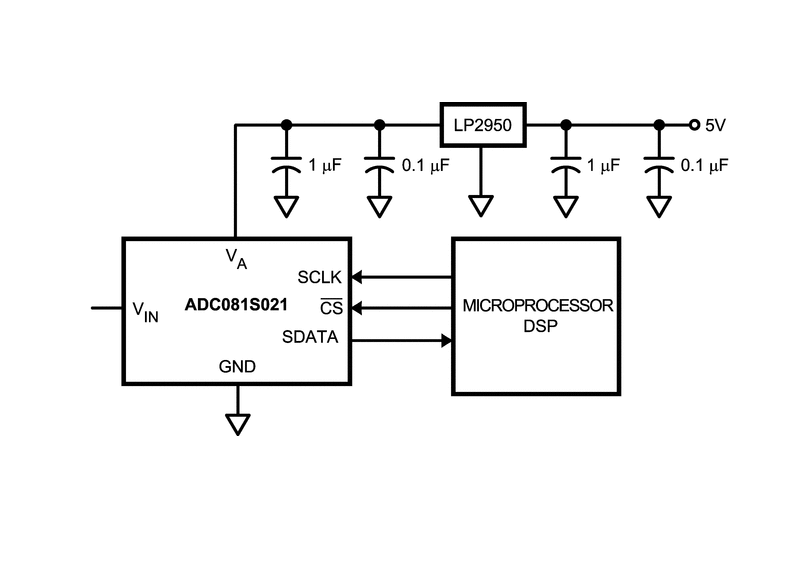

典型應用電路中，可使用 LP2950 低壓差電壓調節器為 ADC 供電，電源引腳通過電容網絡旁路，以減少電源噪聲對轉換器性能的影響。三 - 線接口可連接到微處理器或 DSP，實現數據的傳輸和處理。

4.3 模擬輸入和數字輸入輸出

模擬輸入需注意不能超出 (VA + 300 mV) 或 (GND - 300 mV) 的范圍，否則 ESD 二極管會導通，可能導致器件工作異常。數字輸入引腳電壓范圍不受模擬輸入最大額定值的限制，可與多種邏輯電平接口。

4.4 工作模式

• 正常模式：將 CS 引腳保持低電平，可使 ADC 連續工作在正常模式，獲得最快的吞吐量。但如果在轉換過程中 CS 引腳提前變?yōu)楦唠娖?，可能會中止?dāng)前轉換。
• 關機模式：在 SCLK 的第二個和第十個下降沿之間將 CS 引腳變?yōu)楦唠娖剑墒?ADC 進入關機模式，此時模擬電路關閉，功耗降低。再次將 CS 引腳變?yōu)榈碗娖娇赏顺鲫P(guān)機模式，但第一個轉換結果可能無效。

4.5 電源管理

ADC 上電或從關機模式返回正常模式時需要一定的時間進行初始化，相當于一次“虛擬”轉換。在正常模式下連續工作時，最大吞吐量為 fSCLK / 20?？赏ㄟ^調整 SCLK 頻率和轉換次數來平衡吞吐量和功耗。

4.6 電源噪聲考慮

輸出負載電容的充放電會導致電源電壓變化，產生噪聲，影響 ADC 的 SNR 和 SINAD 性能。為降低噪聲，應盡量減小輸出負載電容，并在 ADC 輸出端使用 100 Ω 串聯電阻。

五、總結與思考

ADC081S051 是一款性能出色的 8 位單通道 A/D 轉換器，具有低功耗、寬采樣率范圍、多種接口兼容性等優點，適用于多種應用場景。在實際設計中，工程師需要根據具體需求合理選擇工作模式和電源電壓，注意引腳連接和時序要求，同時采取措施降低電源噪聲，以充分發揮該轉換器的性能。你在使用類似 ADC 時遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗。
