數據: LMP7721 3-Femtoampere Input Bias Current Precision Amplifier 數據表
LMP7721是業界最低規格的輸入偏置電流精密放大器。超低輸入偏置電流為3 fA,25°C時的額定極限為±20 fA,85°C時為±900 fA。這是通過最新的正在申請專利的輸入偏置電流消除放大器電路技術實現的。該技術還在放大器的整個輸入共模電壓范圍內保持超低輸入偏置電流。
其他突出特性,如低電壓噪聲(6.5 nV /√ Hz ),低直流偏移電壓(25°C時最大±150μV)和低偏移電壓溫度系數(??1.5μV/°C),提高系統靈敏度和高精度應用的準確性。 LMP7721的電源電壓范圍為1.8 V至5.5 V,是電池供電便攜式應用的理想選擇。 LMP7721是LMP精密放大器系列的一部分。
作為德州儀器的一部分??作為PowerWise?產品,LMP7721提供17 MHz的非常寬的增益帶寬積(GBW),同時僅消耗1.3 mA的電流。這種寬GBW以及120 dB的高開環增益可實現精確的信號調理。憑借這些規格,LMP7721具有在各種應用中表現優異的性能,如電化學電池放大器和傳感器接口電路。

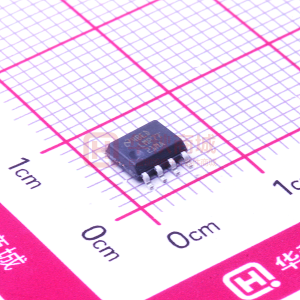

LMP7721采用8引腳SOIC封裝,具有特殊的引腳排列,隔離放大器的輸入來自電源和輸出引腳。采用適當?shù)碾娐钒宀季旨夹g(shù),LMP7721的獨特引腳排列將防止PCB漏電流到達輸入引腳。因此系統錯誤將進一步減少。
| ? |
|---|
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Offset Drift (Typ) (uV/C) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| CMRR (Typ) (dB) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Input Bias Current (Max) (pA) |
| Output Current (Typ) (mA) |
| Features |
| Architecture |
| ? |
| LMP7721 |
|---|
| 1 ? ? |
| 1.8 ? ? |
| 5.5 ? ? |
| 17 ? ? |
| 10.5 ? ? |
| In to V- Out ? ? |
| 0.15 ? ? |
| 1.5 ? ? |
| 1.3 ? ? |
| 6.5 ? ? |
| 100 ? ? |
| Catalog ? ? |
| -40 to 125 ? ? |
| SOIC ? ? |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? |
| 0.02 ? ? |
| 22 ? ? |
| N/A ? ? |
| CMOS ? ? |
