INA193 -16V 至 +80V、低側/高側、高速、電壓輸出電流分流監控器

數據： INA19x 共模電壓范圍為 -16V 至 +80V 的分流監測計數據表 (Rev. G)

描述

INA193-INA198系列是電壓輸出分流監測計，能夠在-16V至+ 80V范圍內的共模電壓下感測分流器兩端的壓與這些器件均提供三種輸出電壓級別：20V /V，50V /V和100V /V.500kHz帶寬方便用于電流控制回路.IN1919-INA195器件相同，但引腳配置有所不同。

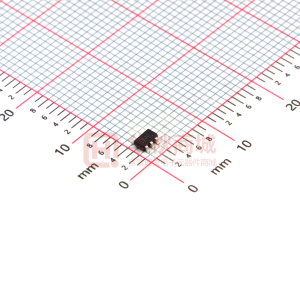

INA193-INA198器件由2.7V至18V的單電源供電，最大供電電流為900μA。這些器件均在-40°C至+ 125°C的擴展運行溫度范圍內額定運行，并且采用節省空間的SOT-23封裝。

特性

寬共模電壓范圍：
-16V至+ 80V

低誤差：3.0％（整個溫度范圍內的最大值）

帶寬：高達500kHz

三種傳遞函數：20V /V，50V /V和100V /V

靜態電流：900μA（最大值）

完整的電流感測解決方案

應用

焊接設備
筆記本電腦
手機< /li>
電信設備
汽車用
電源管理
電池充電器

參數 與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

INA193
80 ? ?
-16 ? ?
2000 ? ?
2.5 ? ?
100 20 50 ? ?
1 ? ?
100 ? ?
100 ? ?
500 300 200 ? ?
18 ? ?
2.7 ? ?
0.9 ? ?
1 ? ?
Low-side Capable ? ?
Catalog ? ?
-40 to 125 ? ?
SOT-23 ? ?
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
