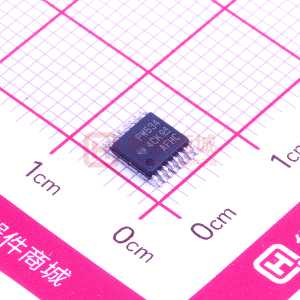

TCA9534是一款16引腳器件，可為兩線雙向I ² C總線（或SMBus）協議提供8位通用并行輸入和輸出（I /O）擴展。該器件可在1.65V至5.5V的電源電壓范圍內運行，從而允許使用各種器件。該器件支持100kHz（標準模式）和400kHz（快速模式）時鐘頻率。當開關，傳感器，按鈕，LED，風扇和其他類似器件需要額外的I /O時，I /O擴展器（如TCA9534）可提供簡單解決方案。

TCA9534的功能包括在 INT 引腳上生成的中斷。這樣，主設備就知道輸入端口何時更改了狀態。硬件可選地址引腳A0，A1和A2最多允許8個TCA9534器件位于同一I ² C總線上。該器件還可通過電源循環供電以生成加電復位，從而復位到默認狀態。
