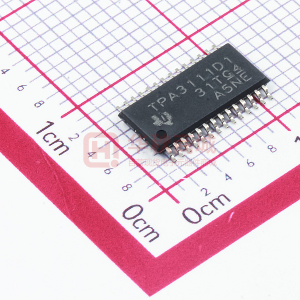

      TPA3111D1-Q1 具有 SpeakerGuard? 的汽車類 10W 單聲道 D 類音頻功率放大器 (TPA3111)

      數據：

      描述

      TPA3111D1-Q1器件是一款用于驅動橋接式揚聲器的10W高效D類音頻功率放大器。高級EMI抑制技術能夠在滿足EMC要求的同時使用戶能夠輸出端上使用價格低廉的磁珠濾波器.SpeakerGuard?保護電路系統包含一個可調節功率限制器和一個直流檢測電路。可調節功率限制器允許用戶設置低于芯片電源電壓的虛擬電壓軌，以便限制通過揚聲器的電量。直流檢測電路可以測量PWM信號的頻率和振幅，如果輸入電容器受損或者輸入端存在短路，它就會關斷輸出級。

      TPA3111D1- Q1可驅動一個低至4Ω的單聲道揚聲器。播放音樂時，TPA3111D1-Q1器件大于90％的高效率免拆了對于外部散熱片的需要。

      輸出受到完全的保護以防止到GND，V CC ，和輸出到輸出的短接。短路保護和熱保護均含有自動恢復功能。

      特性

      • 汽車電子應用認證
      • 具有符合AEC-Q100的下列結果：
        • 器件溫度1級別：-40°C至125°C的環境運行溫度范圍
        • 器件人體放電模型（HBM）靜電放電（ESD）分類等級H2
        • 器件CDM ESD分類等級C2
      • 由12V電源供電時，10W功率進入8Ω負載（在10％總諧波失真（THD）+ N時）
      • 由8V電源供電時，7W功率進入4Ω負載（在10％THD + N時）
      • 進入8Ω負載的94％高效D類運行免拆了對散熱片的需要
      • 寬電源電壓范圍允許在8至26 V的電壓范圍內工作
      • 無濾波器運行
      • SpeakerGuard?揚聲器保護包括可調節功率限制器和DC保護
        • < li>直通式外引腳簡化了電路板布局設計
      • 具有自動恢復選項的穩健耐用引腳至引腳短路保護和熱保護
      • 出色的THD + N和無爆音性能
      • 4個可選固定增益設置
      • 差分輸入

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?揚聲器放大器

      ?
      Audio Input Type
      Architecture
      Speaker Channels (Max)
      Power Stage Supply (Min) (V)
      Power Stage Supply (Max) (V)
      Output Power (W)
      Load (Min) (ohms)
      SNR (dB)
      THD + N @ 1 kHz (%)
      Iq (Typ) (mA)
      Control Interface
      Closed/Open Loop
      Analog Supply (V) (Min)
      Analog Supply (V) (Max)
      Sampling Rate (Max) (kHz)
      PSRR (dB)
      Operating Temperature Range (C)
      Rating
      TPA3111D1-Q1 TAS5411-Q1 TAS5421-Q1
      Analog Input ? ? Analog Input ? ? Analog Input ? ?
      Class-D ? ? Class-D ? ? Class-D ? ?
      Mono ? ? Mono ? ? Mono ? ?
      8 ? ? 4.5 ? ? 4.5 ? ?
      26 ? ? 18 ? ? 18 ? ?
      ? 8 ? ? 22 ? ?
      4 ? ? 2 ? ? 2 ? ?
      102 ? ? ? ?
      0.05 ? ? 0.05 ? ? 0.05 ? ?
      40 ? ? 16 ? ? 16 ? ?
      Hardware ? ? I2C ? ? I2C ? ?
      Closed ? ? Closed ? ? Closed ? ?
      26 ? ? 4.5 ? ? 4.5 ? ?
      8 ? ? 18 ? ? 18 ? ?
      ? 96 ? ? ?
      70 ? ? 75 ? ? 75 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ?

      技術文檔

      數據手冊（1）
