傳統 DC 口設備正面臨接口統一、快充普及的行業趨勢，將 DC 口升級為 Type?C 并支持快充，是提升產品兼容性、用戶體驗與市場競爭力的關鍵路徑。LDR6500U 作為高集成度的 PD Sink（受電端）控制器，是實現這一升級的核心芯片，可一站式解決協議兼容、電壓誘騙、安全供電等核心問題。

一、傳統 DC 口的痛點與 Type?C 升級的必要性

1. 傳統 DC 口的核心局限

接口不統一：不同品牌、型號設備的 DC 口規格（直徑、極性、電壓）各異，充電器無法通用，用戶需攜帶多套適配器，便攜性差。

無快充能力：僅支持固定電壓輸入，無法與主流快充協議（PD、QC、AFC）交互，充電 / 供電效率低，大功率設備供電受限。

無智能保護：缺乏過壓、過流、短路等主動保護機制，依賴后端電路，安全性與穩定性不足。

正反插不便：DC 口為定向接口，插拔需對準方向，用戶體驗差。

2. Type?C 升級的核心價值

接口統一：Type?C 成為行業標準，支持正反盲插，適配手機、電腦、充電器等全場景設備，實現 “一線多用”。

快充普及：支持 USB PD、QC、AFC 等主流快充協議，最高可協商 20V 電壓，滿足 100W 內大功率供電需求。

智能安全：內置協議協商與保護機制，自動匹配最優電壓，保障設備與電源安全。

產品升級：符合市場趨勢，提升產品溢價與競爭力，延長產品生命周期。

二、DC 口改 Type?C 快充的核心實現邏輯

傳統設備 DC 口僅提供固定電壓 + 電源通路，而 Type?C 需實現協議協商 + 電壓適配 + 安全供電，升級核心是在 Type?C 母座與設備原電源輸入之間，加入PD Sink 控制器（如 LDR6500U），完成三大核心功能：

協議握手：通過 CC1/CC2 引腳與充電器交互，識別 PD/QC/AFC 協議，協商目標電壓。

電壓誘騙：向充電器請求設備所需電壓（如 9V/12V/15V/20V），將 Type?C VBUS 輸出穩定電壓。

安全供電：內置保護機制，將穩定電壓輸送至設備原電源輸入端，替代原 DC 口功能。

典型改造電路框架

plaintext

Type?C母座 → LDR6500U（協議+誘騙+保護） → 設備原電源輸入（替代DC口）

三、LDR6500U：DC 轉 Type?C 快充的核心芯片

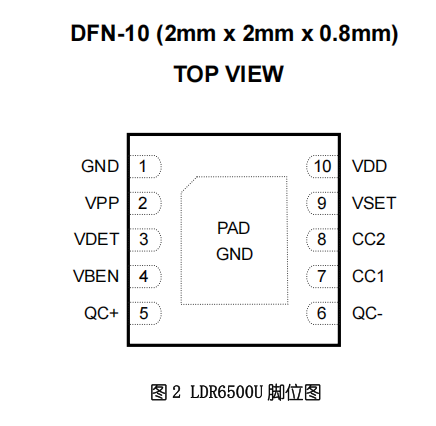

1. 芯片基礎定位

LDR6500U 是高集成 PD Sink 控制器，專為消費類設備 Type?C 快充升級設計，是受電端的 “協議中樞 + 電壓管家 + 安全衛士”，相比普通方案外圍更少、集成度更高、量產更簡單。

2. 核心功能與優勢

（1）全協議兼容，適配全場景充電器

支持USB PD 2.0/3.0、QC 2.0/3.0、三星 AFC三大主流快充協議。

兼容傳統 5V USB 適配器，實現 “新老充電器通用”，無協議時自動 fallback 至 5V 供電。

協議優先級：PD > QC > AFC，自動選擇最優快充方案。

（2）靈活電壓誘騙，匹配設備需求

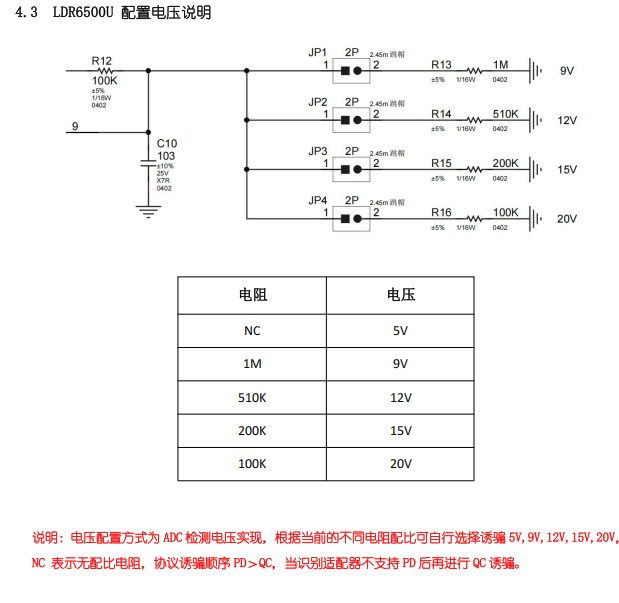

可誘騙輸出固定電壓：支持配置 5V/9V/12V/15V/20V，覆蓋絕大多數消費類設備供電需求。

無需外部 MCU，芯片自動完成協議協商與電壓請求，簡化電路設計。

（3）超高集成，CC 腳內置 5.1k 電阻，外圍極簡

芯片內部已集成 CC1/CC2 的 5.1k 下拉電阻，無需外部再焊接 5.1k 電阻，省料、省空間、省工時。

封裝小巧，適合小家電、數碼、燈具、工具等空間緊湊產品。

外圍極簡，大幅降低 BOM 成本與焊接不良率，量產一致性更高。

（4）全面安全保護，保障設備可靠

內置過壓保護（OVP）、過流保護（OCP）、短路保護（SCP），異常時自動切斷輸出。

支持 VBUS 電壓監測，防止電壓異常損壞設備，工作穩定可靠。

四、基于 LDR6500U 的 DC 轉 Type?C 改造方案（實戰）

1. 改造前提

設備供電電壓：5V~20V（匹配 LDR6500U 誘騙范圍）。

設備功率：≤100W（Type?C PD 標準上限）。

保留設備原電源電路，僅替換輸入接口與前端協議模塊。

2. 硬件改造步驟

（1）接口替換

拆除原 DC 母座，安裝Type?C 16P 母座。

（2）核心電路焊接（LDR6500U 最小系統）

CC 引腳電路：LDR6500U 已內置 5.1k 電阻，CC1、CC2 直接連 Type?C 對應腳即可，無需外掛電阻。

協議引腳：D+、D?直接連接 Type?C 母座對應引腳，用于 QC/AFC 協議通信。

電源通路：

Type?C VBUS → LDR6500U 供電端

LDR6500U 電壓輸出 → 設備原 DC 口正極輸入端

設備原 DC 口負極 → 系統 GND（與 LDR6500U 共地）

保護電路：

VBUS 端并聯 TVS 管做 ESD 保護

輸出端并聯濾波電容，穩定電壓

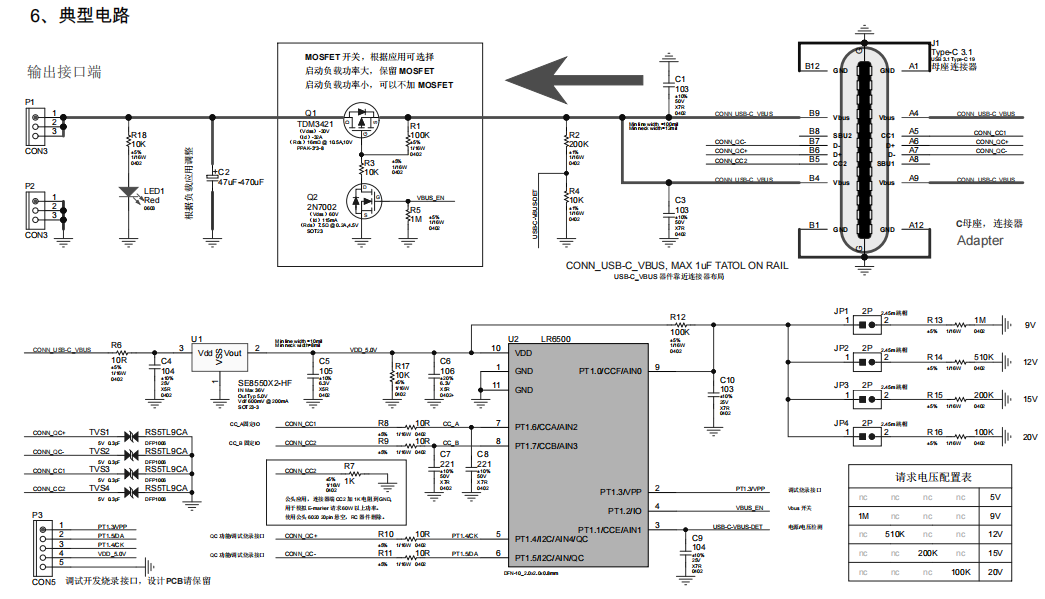

3. 典型應用電路（文字示意）

plaintext、

[Type?C母座]
  |
  +-- CC1 -------- LDR6500U CC1（芯片內置電阻，無需外掛5.1k）
  +-- CC2 -------- LDR6500U CC2（芯片內置電阻，無需外掛5.1k）
  +-- VBUS ------- LDR6500U 電源輸入
  +-- D+ --------- LDR6500U D+
  +-- D? --------- LDR6500U D?
  +-- GND -------- LDR6500U GND

[LDR6500U]
  |
  +-- 電壓輸出 ---- 設備原電源正極
  +-- GND -------- 設備原電源負極

五、LDR6500U 適配的典型消費類設備

小家電：臺燈、加濕器、筋膜槍、吸塵器、小型電熱產品

數碼產品：藍牙音箱、手持風扇、補光燈、各類數碼小設備

電動工具：電動螺絲刀、小型電鉆、打磨機等低壓供電設備

智能家居：攝像頭、網關、傳感器、桌面智能擺件

六、方案優勢總結

外圍最簡：CC 腳內置 5.1k 電阻，不用外接，BOM 更少、成本更低、生產更穩。

兼容性強：PD/QC/AFC 全兼容，市面上絕大多數 Type?C 充電器都能用。

改造簡單：基本不改動設備后端電路，只換前端接口與協議芯片，開發周期極短。

安全可靠：內置多重保護，符合 USB PD 標準，設備更安全。

體驗升級：正反盲插 + 快充通用，產品檔次與競爭力明顯提升。

七、結語

傳統消費類產品從 DC 口升級為 Type?C 快充，是行業發展的必然趨勢。LDR6500U 憑借全協議兼容、超高集成、CC 腳內置電阻、外圍極簡等優勢，成為 DC 口改 Type?C 快充的理想選擇。無論是新品設計還是老款產品迭代，基于 LDR6500U 的改造方案，都能以最低成本、最快速度完成 Type?C 快充升級，讓傳統設備真正擁抱通用快充時代。
