      TPS62420-Q1 具有 1 線接口的汽車類雙路 600mA 和 1000mA、2.25MHz 降壓轉換器

      數據：

      描述

      TPS62420器件是一款同步雙路降壓DC-DC轉換器，專為電池供電的便攜式應用而優化。它提供兩個獨立的輸出電壓軌，由1節鋰離子電池或3芯鎳氫/鎳電池供電。該器件也適用于標準的3.3V或5V電壓軌。

      使用EasyScale串行接口，可在運行期間修改輸出電壓。因此，它支持低功耗DSP和處理器的動態電壓調節。

      TPS62420工作在2.25MHz固定開關頻率，并在輕負載電流下進入省電模式工作，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將MODE /DATA引腳拉高來強制器件進入固定頻率PWM模式。在關斷模式下，電流消耗降至1.2μA。該器件允許使用小型電感器和電容器來實現小尺寸解決方案。

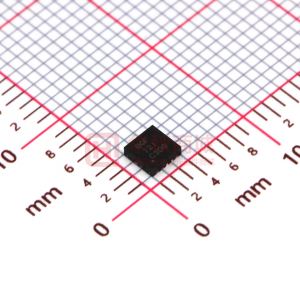

      TPS62420采用10引腳無引腳封裝（3mm x 3mm QFN）。

      特性

      • 符合汽車應用要求
      • 高效率：高達95％
      • V IN 范圍2.5 V至6 V
      • 2.25 MHz固定頻率操作
      • 輸出電流：600 mA和100??0 mA
      • 可調輸出電壓從0.6 V到V IN
      • EasyScale可選單引腳串行接口，用于動態輸出電壓調整
      • 輕載電流下的省電模式< /li>
      • 180°異相操作
      • PWM模式下的輸出電壓精度：±1％
      • 100％最低壓差占空比
      • 提供10引腳QFN（3×3mm）

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62420-Q1 TPS62400-Q1 TPS62402-Q1 TPS62404-Q1 TPS62405-Q1 TPS62406-Q1 TPS62407-Q1 TPS62410-Q1 TPS62422-Q1 TPS62423-Q1 TPS62424-Q1
      2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ? 6 ? ?
      0.6 ? ? 0.6 ? ? 1.2 ? ? 1.575 ? ? 1.575 ? ? 1.125 ? ? 1.225 ? ? 0.6 ? ? 1.15 ? ? 1.2 ? ? 1.1 ? ?
      6 ? ? 6 ? ? 1.8 ? ? 1.9 ? ? 1.925 ? ? 1.125 ? ? 1.225 ? ? 6 ? ? 1.8 ? ? 1.5 ? ? 1.3 ? ?
      0.6 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 1 ? ? 0.4 ? ? 0.8 ? ? 0.6 ? ? 0.8 ? ? 0.8 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      2250 ? ? 2000 ? ? 2000 ? ? 2250 ? ? 2250 ? ? 2000 ? ? 2000 ? ? 2250 ? ? 2000 ? ? 2000 ? ? 2000 ? ?
      2250 ? ? 2500 ? ? 2500 ? ? 2250 ? ? 2250 ? ? 2500 ? ? 2500 ? ? 2250 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ? 0.032 ? ?
      Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Multiple Outputs
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ? VSON ? ?
