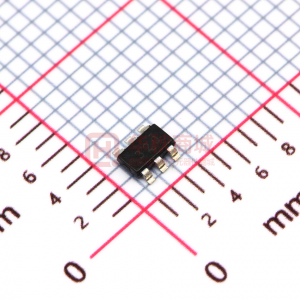

      TPS563200 采用 SOT-23-6 封裝的 4.5V 至 16V 輸入、3A 同步降壓轉換器

      數據：

      描述

      TPS562200和TPS563200是采用6引腳SOT-23封裝的簡單易用型2A和3A同步降壓轉換器。

      此器件被優化為使用盡可能少的外部組件即可運行，并且可以實現低待機電流。

      這些開關模式電源（SMPS）器件采用D-CAP2模式控制，從而提供快速瞬態響應，并且在無需外部補償組件的情況下支持諸如高分子聚合物等低等效串聯電阻（ESR）輸出電容器以及超低ESR陶瓷電容器。

      TPS562200和TPS563200可在高級Eco -mode下運行，從而能在輕載運行期間保持高效率。該系列器件采用6引腳1.6mm x 2.9mm SOT（DDC）封裝，工作環境溫度范圍為-40°C到85°C。

      特性

      • TPS562200 - 具有集成
        122mΩ和72mΩFET的2A轉換器
      • TPS563200 - 具有集成68mΩ和39mΩ FET的3A轉換器
      • D-CAP2?模式控制，用于快速瞬態響應
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.76V至7V
      • 650kHz開關頻率
      • 高級Eco-mode?脈沖跳躍
      • 低關斷電流（低于10μA）
        • < li> 1％反饋電壓精度（25°C）
      • 從預偏置輸出電壓啟動
      • 逐周期電流限制
      • 間斷模式欠壓保護< /li>
      • 非鎖存過壓保護（OVP），欠壓閉鎖（UVLO）和熱關斷（TSD）保護
      • 固定軟啟動時間：1ms
      • 使用TPS56x200并借助WEBENCH電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS563200
      4.5 ? ?
      17 ? ?
      0.76 ? ?
      7 ? ?
      3 ? ?
      1 ? ?
      650 ? ?
      650 ? ?
      0.19 ? ?
      Enable
      Light Load Efficiency
      Synchronous Rectification ? ?
      D-CAP2 ? ?
      80 ? ?
      -40 to 125 ? ?
      Catalog ? ?
      SOT-23-THIN ? ?
