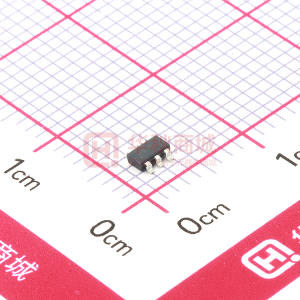

      TPS54202 4.5V 至 28V 輸入、2A 輸出、EMI 友好型同步降壓轉換器

      數據：

      描述

      TPS54202H是一款輸入電壓范圍為4.5V至28V的2A同步降壓轉換器。該器件包含兩個集成式開關場效應應晶體管（ FET）并且具備內部回路補償和5ms內部軟啟動功能，可降低組件數。

      通過集成MOSFET并采用SOT-23封裝，TPS54202H獲得了高功率密度，并且在印刷電路板（PCB） ）上的占用空間非常小。

      高級Eco-mode實現可最大限度地提高輕負載效率并降低功率損耗。

      高側MOSFET上的逐周期電流限制功能可在過載條件下保護轉換器并通過防止電流失控的低側MOSFET續流電流限制功能實現功能增強。當過流持續時間超出預設時間時，將觸發斷續模式保護功能。

      < /DIV>

      特性

      • 4.5V至28V的寬輸入電壓范圍
      • 集成148mΩ和78mΩ金屬氧化物半導體場效應應晶體管（ （MOSFET），持續輸出電流為2A
      • 關斷電流低至2μA，靜態電流為45μA
      • 內部5ms軟啟動
      • 500kHz固定開關頻率
      • 高級Eco-mode?脈沖跳躍
      • 峰值電流模式控制
      • 內部回路補償
      • 采用斷續模式為兩個MOSFET提供過流保護
      • 過壓保護
      • 熱關斷
      • 小外形尺寸晶體管（SOT）-23（6）封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54202 TPS54302 TPS54308 TPS54335A TPS54336A
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      28 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ?
      0.6 ? ? 0.6 ? ? 1 ? ? 0.8 ? ? 0.8 ? ?
      26 ? ? 26 ? ? 26 ? ? 25 ? ? 25 ? ?
      2 ? ? 3 ? ? 3 ? ? 3 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      390 ? ? 290 ? ? 350 ? ? 50 ? ? 340 ? ?
      590 ? ? 510 ? ? 350 ? ? 1500 ? ? 340 ? ?
      0.04 ? ? 0.04 ? ? 0.3 ? ? 0.6 ? ? 0.6 ? ?
      Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 90 ? ? 90 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SO PowerPAD
      VSON ? ?      		 SO PowerPAD
      VSON ? ?
