      TPS54360B-Q1 具有 Eco-mode 的汽車類 60V 輸入、3.5A 降壓直流/直流轉換器

      數據：

      描述

      TPS54360B-Q1是一款具有集成型高側MOSFET的60V，3.5A降壓穩壓器。按照ISO 7637標準，此器件能夠耐受的拋負載脈沖高達65V。電流模式控制提供了簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式可將無負載電源電流降至146μA。當使能引腳被拉至低電平時，關斷電源電流將降至2μA。

      欠壓閉鎖在內部設定為4.3V，但可用一個使能引腳上的外部電阻分壓器將之提高。輸出電壓?jiǎn)?dòng)斜坡采用內部控制，可實現受控啟動并消除過沖。

      寬開關頻率范圍可實現對效率或者外部組件尺寸進行的優化。頻率折返和熱關斷在過載條件下保護內部和外部組件。

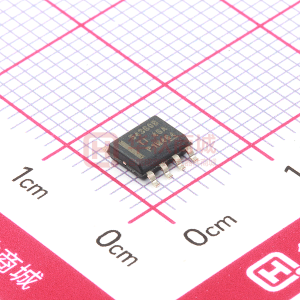

      TPS54360B-Q1可提供8引腳散熱增強型HSOP PowerPAD封裝。

      特性

      • 符合汽車應用應用認證
      • 具有符合AEC-Q100標準的下列結果：
        • 器件溫度1級：-40°C至125°C的環境運行溫度范圍
        • 器件人體放電模式（HBM）靜電放電（ESD）分類等級H1C
        • 器件組件充電模式（CDM）ESD分類等級C3B
      • 可在輕負載條件下實現高效率，采用脈沖跳躍Eco-Mode?
      • 92mΩ高側金屬氧化物半導體場效應晶體管（MOSFET）
      • 146μA靜態運行電流和2μA關斷電流
      • 100KHz的至2.5MHz的可調節開關頻率
      • 同步至外部時鐘
      • 可在輕負載條件下使用集成型引導（BOOT）再充電場效應應晶體管（FET）實現低壓降
      • 可調欠壓閉鎖（UVLO）電壓和遲滯
      • 0.8V 1％內部電壓基準
      • 8引腳HSOP封裝，帶有PowerPAD?的封裝
      • -40°C至150°CT J 運行范圍

      所有商標均為他們各自的主人。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54360B-Q1 TPS54340B-Q1 TPS54540B-Q1 TPS54560B-Q1
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      60 ? ? 42 ? ? 42 ? ? 60 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      58.8 ? ? 41 ? ? 41.1 ? ? 58.8 ? ?
      3.5 ? ? 3.5 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.146 ? ? 0.146 ? ? 0.146 ? ? 0.146 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ?
