DRV8813 具有 4 級電流調節的 2.5A 雙極步進電機驅動器（PH/EN 控制器）

數據： DRV8813 Dual-Bridge Motor Controller IC 數據表

描述

DRV8813為打印機，掃描儀和其他自動化設備應用提供集成的電機驅動器解決方案。該設備有兩個H橋驅動器，可以驅動雙極步進電機或兩個直流電機。每個輸出驅動器模塊由N溝道功率MOSFET組成，配置為全H橋，以驅動電機繞組。 DRV8813可提供高達2.5 A的峰值或1.75 A RMS輸出電流（在24 V和25°C時具有適當?shù)纳幔?

簡單的并行數字控制接口與行業標準設備兼容。衰減模式是可編程的。

提供內部關斷功能，用于過流保護，短路保護，欠壓鎖定和過熱。

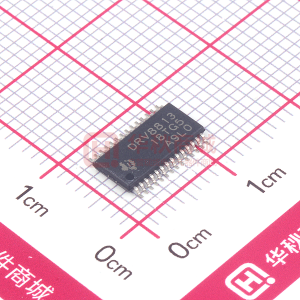

DRV8813采用28引腳HTSSOP封裝，帶有PowerPAD ?（環保：RoHS＆amp; no Sb /Br）。

特性

8.2 V至45 V工作電源電壓范圍
2.5 V最大驅動電流24 V且< br> T _A = 25°C
雙H橋電流控制電機驅動器
- 驅動雙極步進電機或兩個直流電機
- 四級繞組電流控制
多種衰減模式
- 混合衰減
- 緩慢衰減
- 快速衰減
行業標準并行數字控制接口
低電流休眠模式
內置3.3V ReferenceOutput
小封裝和占用空間
保護功能
- 過流保護（OCP）
- 熱關斷（TSD）
- VM欠壓鎖定（UVLO）
- 故障狀況指示引腳（nFAULT）

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8813	DRV8812	DRV8843	DRV8881
8.2 ? ?	8.2 ? ?	8.2 ? ?	6.5 ? ?
45 ? ?	45 ? ?	45 ? ?	45 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?
400 ? ?	1280 ? ?	400 ? ?	630 ? ?
1.75 ? ?	1.1 ? ?	1.75 ? ?	1.41 ? ?
2.5 ? ?	1.6 ? ?	2.5 ? ?	2.5 ? ?
4 ? ?	4 ? ?	4 ? ?	?
PH/EN ? ?	PH/EN ? ?	PWM ? ?	PWM PH/EN ? ?
High Microstepping with External Reference Current Regulation ? ?	High Microstepping with External Reference Current Regulation ? ?	High Microstepping with External Reference Current Regulation ? ?	AutoTune High Microstepping with External Reference Current Regulation ? ?
28HTSSOP ? ?	28HTSSOP 28VQFN ? ?	28HTSSOP ? ?	28HTSSOP 28WQFN ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?
