DRV8809 具有 DC-DC 轉換器的組合電機驅動器

數據:

描述

DRV8809 /DRV8810提供集成的電機驅動器解決方案。該芯片內部有四個H橋,可配置為八種不同的組合電機驅動器控制模式。

每個H橋的輸出驅動器模塊由N溝道功率MOSFET組成,配置為全H橋驅動電機繞組。步進電機控制具有16步模式,可通過3線串行接口(SPI)進行編程。 SPI輸入引腳具有3.3V兼容性和5V耐壓性。

DRV8809 /DRV8810具有三個DC-DC開關模式降壓轉換器,可產生1.5 V至80%VDIN的可編程輸出電壓(通道A)或高達10 V(通道B和通道C),具有高達1.5 A的負載電流能力。在啟動時使用C_SELECT端子或在運行期間使用串行接口選擇輸出。

為過流保護(OCP),短路保護,過壓/欠壓鎖定提供內部關斷功能(UVLO )和熱關斷(TSD)。此外,該器件還具有復位功能,可在上電和輸入復位引腳時工作。

特性

  • 可配置為組合電機驅動器的八種模式
    • 雙極步進電機驅動器
      • 16步電流 - 模式控制
      • 800-mA平均輸出電流作為步進電機驅動
    • 直流電機驅動器
      • 最大800-mA每個直流電機驅動的連續電流和
        8-A /500-ns或3-A /100-ms峰值電流
    • 低導通電阻R ds(ON) =0.55Ω,T J = 25°C(典型值)
  • 三個集成DC-直流轉換器
    • 使用C_SELECT引腳和串行接口可選擇開/關
    • 可通過外部電阻網絡編程的輸出

      從1.5 V到VDIN×0.8
    • 所有三個通道的1.5 A輸出能力
  • DC-DC轉換器的7 V至40 V工作電壓范圍
  • 兩個串行接口用于通信
  • 熱增強型表面貼裝64引腳QFP PowerPAD?封裝(環保型?? RoHS和無Sb /Br)
  • P電源關閉功能(深度睡眠模式)
  • 復位信號輸出(低電平有效)
  • 復位(全部清除)控制輸入

參數 與其它產品相比?螺線管驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
DRV8809
7 ? ?
40 ? ?
-10 to 50 ? ?
HTQFP ? ?
64HTQFP: 144 mm2: 12 x 12(HTQFP) ? ?

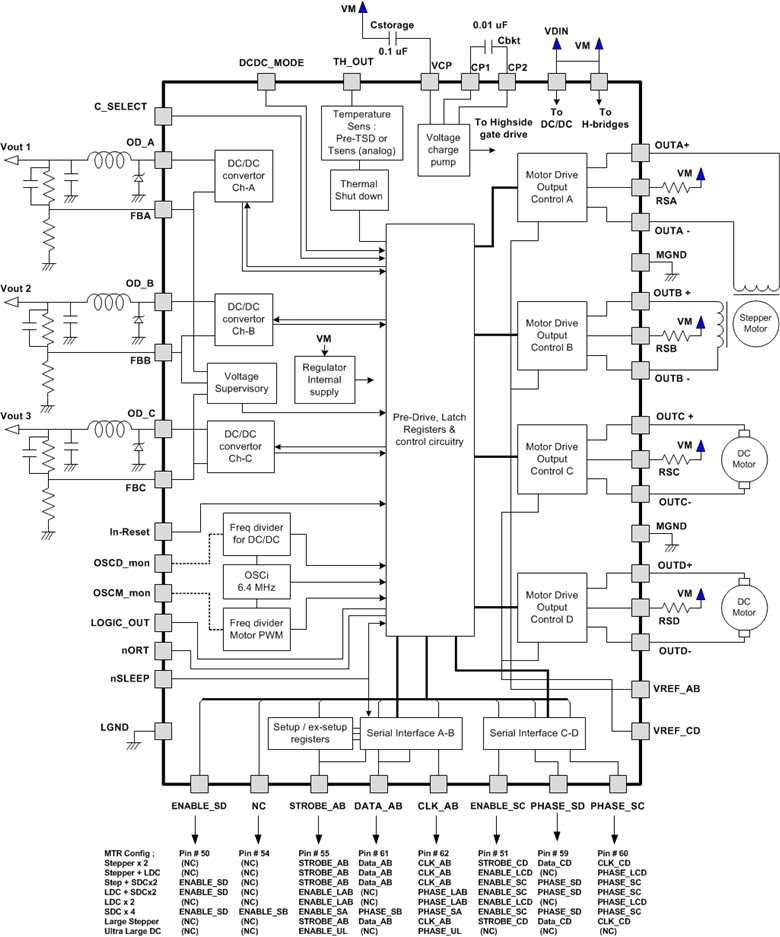

方框圖 (1)

技術文檔

數據手冊(1)
元器件購買 DRV8809 相關庫存
