DRV8844 四路 1/2 H 橋驅動器 IC

描述

DRV8844提供四個可獨立控制的1/2 H橋啟動器。它可被用于驅動兩個DC電機，一個步進電機，四個螺線管，或者其它負載。針對每個通道的輸出驅動器通道由在一個1/2 H橋配置中進行配置的N通道功率MOSFET組成。

DRV8844在每個橋的通道上提供高達2.5A峰值電流或者1.75A均方根（RMS）輸出電流（在24V和25°C時具有適當?shù)挠∷㈦娐钒澹≒CB）散熱）。

提供單獨控制 - 個1/2 H橋的獨立輸入。為了與獨立電源一起運行，邏輯輸入和nFAULT輸出以一個獨立的懸空接地引腳為基準。

內部關斷功能支持過流保護，短路保護，欠壓鎖定以及過溫保護。

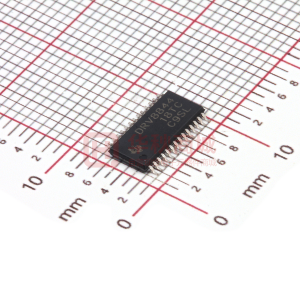

DRV8844采用帶有PowerPAD的28引腳散熱型薄型小外形尺寸（HTSSOP）封裝（環保型：符合RoHS標準且不含Sb /Br）。

四通道1/2 H橋直流（DC）電機驅動器
- 能夠驅動四個螺線管，兩個DC電機，一個步進電機，或者其它負載
- 低MOSFET導通電阻
24V，25°C下2.5A最大驅動器電流
懸空的輸入緩沖可支持雙（雙極）電源（高達±30V）
內置3.3V，10mA低壓降（LDO）穩壓器
行業標準IN /IN數字控制接口
8V至60V運行電源電壓范圍
耐熱增強型表面貼裝封裝

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

DRV8844	DRV8816
8 ? ?	8 ? ?
60 ? ?	38 ? ?
3.5 ? ?	2 ? ?
5 ? ?	2.8 ? ?
2 ? ?	1 ? ?
Independent 1/2-H PWM ? ?	Independent 1/2-H PWM ? ?
480 ? ?	830 ? ?
4 ? ?	2 ? ?
Independent 1/2-H PWM Control Split-Rail Support ? ?	Current Sense Amplifier Independent 1/2-H PWM Control ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?
28HTSSOP ? ?	16HTSSOP ? ?
