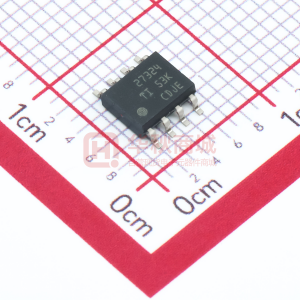

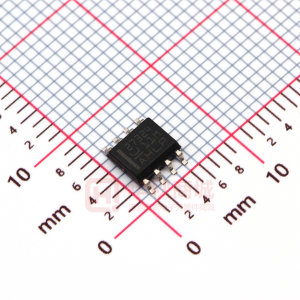

      UCC27324 雙 4A 峰值高速低側電源 MOSFET 驅動器

      數據：

      描述

      UCC2732x和UCC3732x系列高速雙MOSFET驅動器可為容性負載提供大峰值電流。提供三種標準邏輯選項 - 雙反相，雙同相，單反相和單反相驅動器。采用耐熱增強型8引腳PowerPAD MSOP封裝（DGN）可顯著降低熱阻，從而提高長期可靠性。 UCC2732x和UCC3732x還提供標準SOIC-8（D）或PDIP-8（P）封裝。

      采用本質上最小化直通電流的設計，這些驅動器提供4 A的電流在MOSFET開關轉換期間，米勒高原地區最需要它。獨特的雙極和MOSFET混合輸出級并聯，可在低電源電壓下實現高效的電流源和灌電流。

      特性

      • 行業標準引腳
      • 米勒高原地區±4 A的高電流驅動能力
      • 即使在低電源電壓下也能實現高效恒流源
      • TTL /CMOS兼容輸入與電源電壓無關
      • 20 ns典型上升和15 ns典型下降時間1.8-nF負載
      • 輸入下降時典型傳播延遲時間為25 ns，輸入上升時延遲時間為35 ns
      • 4.5 V至15 V電源電壓
        • < li>電源電流為0.3 mA
      • 雙輸出并聯以獲得更高的驅動電流

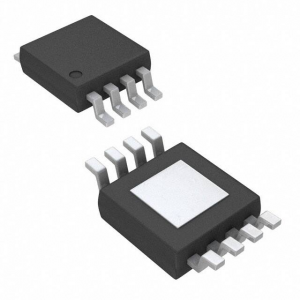

      • 采用耐熱增強型MSOP-PowerPAD?封裝
      • 額定值為-40° C至+ 125°C
      • 使用并聯雙極晶體管和CMOS晶體管的TrueDrive?輸出架構

      參數 與其它產品相比?低側驅動器

      ?
      Number of Channels (#)
      Power Switch
      Peak Output Current (A)
      Input VCC (Min) (V)
      Input VCC (Max) (V)
      Rise Time (ns)
      Fall Time (ns)
      Prop Delay (ns)
      Input Threshold
      Channel Input Logic
      Input Negative Voltage (V)
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      UCC27324 UCC27323 UCC27325 UCC37323 UCC37324
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      MOSFET ? ? MOSFET ? ? MOSFET ? ? MOSFET ? ? MOSFET ? ?
      4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ?
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      15 ? ? 15 ? ? 15 ? ? 15 ? ? 15 ? ?
      20 ? ? 20 ? ? 20 ? ? 20 ? ? 20 ? ?
      15 ? ? 15 ? ? 15 ? ? 15 ? ? 15 ? ?
      25 ? ? 25 ? ? 25 ? ? 25 ? ? 25 ? ?
      CMOS
      TTL ? ?      		 CMOS
      TTL ? ?      		 CMOS
      TTL ? ?      		 CMOS
      TTL ? ?      		 CMOS
      TTL ? ?
      Non-Inverting ? ? Inverting ? ? Inverting
      Non-Inverting ? ?      		 Inverting ? ? Non-Inverting ? ?
      0 ? ? 0 ? ? 0 ? ? 0 ? ? 0 ? ?
      Dual Non-inverting Outputs
      Hysteretic Logic ? ?      		 Dual Inverting Outputs
      Hysteretic Logic ? ?      		 Inverting and Non-inverting Output
      Hysteretic Logic ? ?      		 Dual Inverting Outputs
      Hysteretic Logic ? ?      		 Dual Non-inverting Outputs
      Hysteretic Logic ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? 0 to 70 ? ? 0 to 70 ? ?
      MSOP-PowerPAD
      PDIP
      SOIC ? ?      		 MSOP-PowerPAD
      PDIP
      SOIC ? ?      		 MSOP-PowerPAD
      PDIP
      SOIC ? ?      		 MSOP-PowerPAD
      PDIP
      SOIC ? ?      		 MSOP-PowerPAD
      PDIP
      SOIC ? ?

      方框圖 (1)
