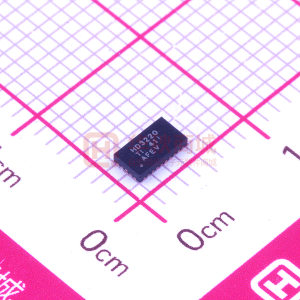

      HD3SS3220 HD3SS3220 具有超高速 2:1 MUX 的 USB Type-C DRP 端口控制器

      數據：

      描述

      HD3SS3220是一款具有DRP端口控制器的USB超高速（SS）2：1多路復用器。該器件可為生態系統實現USB Type-C提供通道配置（CC）邏輯和5V VCONN電源.HD3SS3220可配置為下行端口（DFP），上行端口（UFP）或雙角色端口（DRP），因此成為任何應用的理想之選。

      根據Type-C規范，HD3SS3220在DRP模式下會交替將自身配置為DFP或UFP.CC邏輯塊通過監視CC1和CC2引腳上的上拉或下拉電阻，以確定何時連接了USB端口以及其端口角色。連接USB端口后，CC邏輯還將確定電纜方向并相應地配置USB SS多路復用器。最后，CC邏輯將分別在DFP和UFP模式下通告或檢測Type-C電流模式（默認，中等或高）。

      集成的多路復用器具有出色的動態特性，可在信號眼圖衰減最小的情況下實現轉換，并且附加抖動極少。盡管RX和TX通道的共模電壓不同，但是該器件的開關路徑會部署自適應共模電壓跟蹤功能，確保兩通道相同。

      特性

      • 集成了2：1超高速M(fèi)ux的USB Type-C端口控制器
      • 兼容USB Type-C?規格
      • 支持高達10Gbps的USB 3.1 G1和G2
      • 支持高達15W的功率輸出與3A的電流通告和檢測
      • 模式配置
          < li>僅主機 - 下行端口（DFP）/僅
        • 源設備 - 上行端口（UFP）/接收設備
        • 雙角色端口 - DRP
      • 通道配置（CC）
        • USB端口連接檢測
        • 電纜方向檢測
        • 角色檢測
        • 類型 - C電流模式（默認，中等和高）
      • 對于有源電纜的V （BUS）檢測和VCONN支持
        • < li>音頻和調試附件支持
      • 支持Try.SRC和Try.SNK DRP模式
      • 通過通用輸入/輸出（GPIO）和I 2 C控制配置
      • 工作和待機電流消耗都很低
      • 工業溫度范圍：-40°C至85°C

      應用

      • USB主機，設備，集線器
      • 動電話，平板電腦和筆記本
      • ü盤，移動硬盤，機頂盒等USB外設

      <小>所有商標是其相應所有者的財產。

      參數 與其它產品相比?USB Type-C 和電力輸送

      ?
      Function
      Policy Manager
      Alternate Mode
      Power Role
      Data Role
      Internal Power Path
      External Power Path Control
      Realtime VBUS monitoring
      Dead Battery Support
      USB Speed (Mbps)
      Operating Temperature Range (C)
      Rating
      Configuration
      Package Group
      HD3SS3220 HD3SS3202 HD3SS3212 TUSB1042I TUSB542
      CC Controller
      Passive Signal Switch ? ?      		 Mux/Demux ? ? Passive Signal Switch ? ? Active Signal Switch ? ? Active Signal Switch ? ?
      N/A ? ? ? N/A ? ? N/A ? ? N/A ? ?
      No ? ? No ? ? No ? ? No ? ? No ? ?
      DRP
      Sink
      Source ? ?      		 ? N/A ? ? N/A ? ? N/A ? ?
      DFP
      DRD
      UFP ? ?      		 DFP
      DRP
      UFP ? ?      		 DFP
      DRP ? ?      		 DFP
      DRP
      UFP ? ?      		 DFP
      DRD
      UFP ? ?
      N/A ? ? N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      GPIO
      I2C ? ?      		 N/A ? ? N/A ? ? ? N/A ? ?
      Yes ? ? No ? ? No ? ? No ? ? No ? ?
      Yes ? ? No ? ? No ? ? No ? ? No ? ?
      10000 ? ? 10000 ? ? 10000 ? ? 10000 ? ? 5000 ? ?
      0 to 70
      -40 to 85 ? ?      		 -40 to 85
      0 to 70 ? ?      		 -40 to 85
      0 to 70 ? ?      		 -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      CC Logic Port Control
      DRP ? ?      		 2:1/1:2 ? ? 2:1/1:2 USB3.1 Mux/Demux
      No CC Control ? ?      		 USB Type-C 2:1 Redriver Switch ? ? 2:1 Mux ? ?
      WQFN ? ? UQFN ? ? VQFN ? ? WQFN ? ? X2QFN ? ?
