      ISO1211 用于數字輸入模塊的隔離式 24V 至 60V 數字輸入接收器

      數據：

      描述

      ISO1211和ISO1212器件是隔離式24V至60V數字輸入接收器，符合IEC 61131-2 1類，2類和3類特性標準。器件可以在可編程邏輯控制器（PLC），電機控制，電網基礎設施和其它工業應用中實現9V至300V直流和交流數字輸入模塊。不同于具有分立式，不精確電流限制電路的傳統光耦合器解決方案，ISO121x器件提供一個具有精確電流限制的簡單低功耗解決方案，可實現緊湊型和高密度I /O模塊的設計。這些器件不需要現場側電源，可配置為拉電流或灌電流輸入。

      ISO121x器件的工作電壓范圍為2.25V至5.5V，支持2.5V，3.3V和5V控制器。具有反極性保護的±60V輸入容差有助于確保輸入引腳在可忽略的反向電流發生故障時受到保護。這些器件支持高達4Mbps的數據速率，可通過150ns的最小脈沖寬度，從而實現高速運行.ISO1211器件適用于需要要通道間隔離功能的設計，而ISO1212器件適用于多通道空間受限的設計。

      與傳統解決方案相比，ISO121x器件減少了組件數量，簡化了系統設計，提高了性能，有低詳細信息，請參閱“如何簡化隔離式24V PLC數字輸入模塊設計”的速度和可靠性“ TI技術手冊以及”如何設計用于±48V，110V和240V直流和交流檢測的隔離式比較器“ TI技術手冊。

      特性

      • 符合IEC 61131-2針對24V隔離式數字輸入的1,2,3類特性標準
      • 支持9V至少300V直流和交流數字輸入設計（使用外部電阻器）
      • 通過精確電流限制實現低功耗：
        • 對于3類，電流為2.2mA至2.47mA
        • 可調電流，最高為6.5mA
      • 消除了對現場側電源的需求
      • 具有反極性保護功能的寬輸入電壓范圍：±60V
      • 斷線檢測（請參閱TIDA-01509）
      • 可配置為拉電流或灌電流輸入
      • 高數據速率：最高4Mbps
      • 多路復用器輸出信號使能引腳
      • 高瞬態抗擾性：±70kV /μsCMTI
      • 寬電源電壓范圍（V CC1 ）：2.25V至5.5V
      • 環境溫度范圍：-40°C至+ 125°C
      • 緊湊型封裝選項：< ul>
      • 單通道ISO1211，SOIC-8
      • 雙通道ISO1212，SSOP-16
    • 安全相關認證：
      • 符合DIN V VDE V 0884-10標準準的
        • >

      所有商標均為其各自所有者的財產。

      • 參數 與其它產品相比?數字隔離器

      ?
      Integrated Isolated Power
      Number of Channels (#)
      Forward/Reverse Channels
      Isolation Rating (Vrms)
      Surge Voltage Rating (Vpk)
      Data Rate (Max) (Mbps)
      Propagation Delay (Typ) (ns)
      Default Output
      VCC (Min) (V)
      VCC (Max) (V)
      Rating
      Operating Temperature Range (C)
      Pin/Package
      ISO1211 ISO1212
      No ? ? No ? ?
      1 ? ? 2 ? ?
      1/0 ? ? 2/0 ? ?
      2500 ? ? 2500 ? ?
      5200 ? ? 5200 ? ?
      4 ? ? 4 ? ?
      140 ? ? 140 ? ?
      N/A ? ? N/A ? ?
      2.25 ? ? 2.25 ? ?
      60 ? ? 60 ? ?
      Catalog ? ? Catalog ? ?
      -55 to 125 ? ? -55 to 125 ? ?
      8SOIC ? ? 16SSOP ? ?

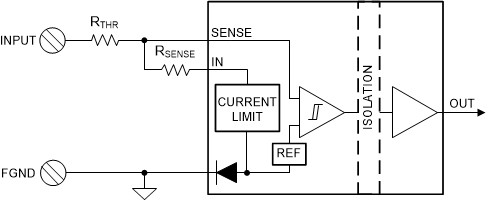

      方框圖 (1)

      技術文檔

      數據手冊（1）
