描述

REF34xx-Q1器件是一系列低溫漂（6 ppm /°C），低功耗，高精度CMOS電壓基準。
該器件該器件還提供3.8μV _PP /V的極低輸出噪聲，這使得器件在用于高分辨率數據轉換器和噪聲關鍵型系統時能夠保持較高的信號完整性。

這些器件的低輸出電壓遲滯和低長期輸出電壓漂移進一步提高了穩定性和系統可靠性。此外，此器件的小尺寸和低運行電流（95μA）使其非常適合電池供電類應用.REF34xx-Q1具有一個可將器件設置為關斷模式的使能引腳，在該模式下，器件消耗較低的待機電流（3μA），以幫助降低待機期間的總體系統功耗。

REF34xx-Q1系列具有-40°C至+ 125°C的較寬額定溫度范圍。有關其他電壓選項，請聯系TI銷售代表。

特性

• 具有符合AEC-Q100標準的下列特性：
  • 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
• 初始精度：±0.05％（最大值）
• 溫度系數：6ppm /°C（最大值）
• 運行溫度范圍：-40°C至+ 125°C
• 輸出電流：±10mA
• 低靜態電流：95μA（最大值）
< li>低關斷模式電流：3μA（最大值）
• 寬輸入電壓：12V
• 輸出1 /f噪聲（0.1Hz至10Hz）：3.8μV _PP /V
• 出色的長期穩定性（25ppm /1000小時）

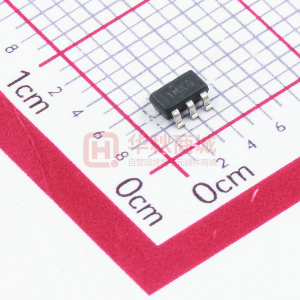

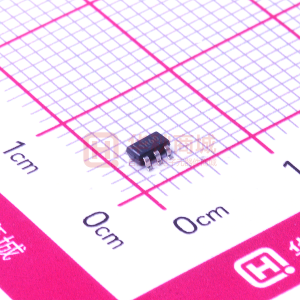

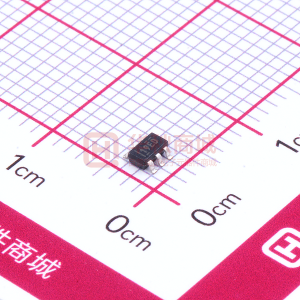

• 小型6引腳SOT-23封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?串聯電壓基準

? VO (V) Initial accuracy (Max) (%) Temp Coeff (Max) (ppm/ degree C) Rating Operating temperature range (C) Iout/Iz (Max) (mA) Iq (Typ) (uA) Shutdown Current (Typ) (uA) Iq (Max) (uA) Features Package Group Vin (Min) (V) Vin (Max) (V) ? REF34-Q1 2.5
3
3.3
4.096
5 ? ? 0.05 ? ? 6 ? ? Automotive ? ? -40 to 125 ? ? 10 ? ? 72 ? ? 2.5 ? ? 95 ? ? Enable pin
4-wire output ? ? SOT-23 | 6 ? ? 2.55 ? ? 12 ? ?

方框圖

•

  REF34-Q1 - 功能方框圖
