深入剖析MCP1826/MCP1826S：高性能LDO調節器的卓越之選

在電子工程師的日常工作中，電源管理是一個至關重要的環節，而低壓差線性穩壓器（LDO）作為其中的關鍵組件，其性能直接影響著整個系統的穩定性和效率。今天，我們就來深入探討一下Microchip公司推出的MCP1826/MCP1826S 1000 mA低電壓、低靜態電流LDO調節器，看看它究竟有何過人之處。

文件下載：MCP1826T-0802E DC.pdf

一、產品概述

MCP1826/MCP1826S是一款能夠提供高電流和低輸出電壓的LDO線性調節器。MCP1826有固定輸出電壓和可調輸出電壓兩種版本，輸出電壓范圍為0.8V至5.0V；而MCP1826S則是一款3引腳的固定電壓版本。這款調節器具有極低的壓差和靜態電流，非常適合用于對功耗和空間要求較高的電池供電應用。

二、產品特性亮點

2.1 強大的輸出能力

• 高輸出電流：具備1000 mA的輸出電流能力，能夠滿足大多數負載的需求。
• 寬輸入電壓范圍：輸入工作電壓范圍為2.3V至6.0V，這使得它在不同的電源環境下都能穩定工作。

2.2 靈活的輸出電壓設置

• 可調版本：MCP1826的可調輸出電壓范圍為0.8V至5.0V，通過外部電阻分壓器可以輕松設置所需的輸出電壓。
• 固定版本：提供標準的固定輸出電壓，如0.8V、1.2V、1.8V、2.5V、3.0V、3.3V和5.0V，同時還可根據客戶需求提供其他固定輸出電壓選項。

2.3 優秀的電氣性能

• 低壓差：在1000 mA輸出電流時，典型壓差僅為250 mV，這意味著在相同的輸入電壓下，能夠提供更高的輸出電壓，提高了電源的效率。
• 高精度輸出：典型輸出電壓容差為0.5%，確保了輸出電壓的穩定性和準確性。
• 低靜態電流：靜態電流僅為120 μA（典型值），在關機模式下，MCP1826的靜態電流可低至0.1 μA（典型值），大大降低了功耗。

2.4 良好的穩定性和響應速度

• 穩定的輸出電容：僅需1.0 μF的陶瓷輸出電容即可實現穩定輸出，減少了外部元件的數量和成本。
• 快速負載響應：能夠快速響應負載瞬變，保證輸出電壓的穩定。

2.5 完善的保護功能

• 短路電流限制：當輸出發生短路時，能夠限制輸出電流，保護調節器和負載。
• 過溫保護：當芯片溫度過高時，自動關閉輸出，避免芯片損壞。

2.6 豐富的封裝選項

MCP1826提供TO - 263 - 5（DDPAK - 5）、TO - 220 - 5、SOT - 223 - 5等封裝選項；MCP1826S提供TO - 263 - 3（DDPAK - 3）、TO - 220 - 3、SOT - 223 - 3等封裝選項，方便工程師根據實際應用需求進行選擇。

2.7 高可靠性

通過了汽車AEC - Q100可靠性測試，適用于對可靠性要求較高的汽車電子等應用。

三、引腳描述與功能

3.1 各版本引腳情況

3.2 關鍵引腳詳細功能

• SHDN（關機控制輸入）：這是一個低電平有效的輸入信號，用于控制LDO的開啟和關閉。當SHDN為高電平時，LDO輸出電壓使能；當SHDN被拉低時，LDO輸出電壓禁用，同時PWRGD輸出也變?yōu)榈碗娖?，LDO進入低靜態電流關機狀態，典型靜態電流為0.1 μA。
• V IN（輸入電壓供應）：將未調節或已調節的輸入電壓源連接到該引腳。如果輸入電壓源距離LDO較遠或?yàn)殡姵毓╇姡ㄗh使用輸入電容，典型輸入電容值為1 μF至10 μF，以滿足大多數應用的需求。
• GND（接地）：將LDO的GND引腳連接到安靜的電路接地，有助于提高LDO的電源抑制比和噪聲性能。由于該引腳僅傳導LDO的靜態電流（典型值為120 μA），因此不需要使用較粗的走線。對于有開關或噪聲輸入的應用，應將GND引腳連接到輸出電容的返回端。接地平面有助于降低電感和快速瞬態負載電流引起的電壓尖峰，建議在承受快速負載瞬變的應用中使用。
• V OUT（穩壓輸出電壓）：該引腳是LDO的穩壓輸出電壓。為了保證LDO的穩定性，需要至少1.0 μF的輸出電容。MCP1826/MCP1826S與陶瓷、鉭和鋁電解電容都能穩定工作。
• PWRGD（電源良好輸出）：這是一個開漏輸出，用于指示LDO輸出電壓是否在其標稱調節值的92%（典型值）范圍內。PWRGD閾值具有典型值為2%的遲滯。在電源上電時，當LDO輸出在調節輸出值的92% + 3%（最大遲滯）范圍內時，PWRGD輸出會延遲200 μs（典型值）。
• ADJ（輸出電壓調整輸入）：對于可調應用，通過電阻分壓器將輸出電壓連接到ADJ輸入，從而設置輸出電壓調節值。用戶可以在設備的0.8V至5.0V范圍內將輸出電壓設置為任意所需值。
• EP（暴露焊盤）：DDPAK和TO - 220封裝在封裝上有一個暴露的焊盤，可以安裝散熱片以幫助在操作過程中從封裝中散熱。暴露焊盤處于LDO的地電位。

四、應用電路與注意事項

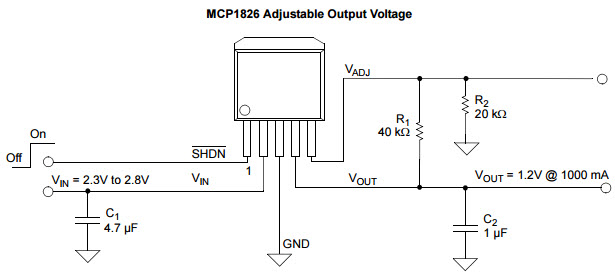

4.1 典型應用電路

MCP1826/MCP1826S適用于需要高LDO輸出電流和電源良好輸出的應用。例如，在一個典型的應用中，輸入電壓范圍為3.3V ± 5%，輸出電壓為2.5V，最大輸出電流為1000 mA，使用TO - 220 - 5封裝。

4.2 電容選擇

• 輸出電容：MCP1826/MCP1826S需要至少1 μF的輸出電容來確保輸出電壓的穩定性。由于陶瓷電容具有尺寸小、成本低和環境適應性強等優點，因此推薦使用。鋁電解電容和鉭電容也可以用于LDO輸出，但電解輸出電容的等效串聯電阻（ESR）不得大于1歐姆。輸出電容應盡可能靠近LDO輸出放置。較大的LDO輸出電容可以提高動態性能和電源紋波抑制性能，建議最大使用22 μF。對于低于 - 25°C的低溫應用，不建議使用鋁電解電容。
• 輸入電容：為了使LDO輸出正常工作，需要低輸入源阻抗。當使用電池供電或輸入源與LDO之間的引線長度較長（> 10英寸）時，建議使用輸入電容。大多數應用建議使用1.0 μF至4.7 μF的輸入電容。對于有輸出階躍負載要求的應用，LDO的輸入電容非常重要，它可以為LDO提供一個良好的本地低阻抗源，以快速響應輸出負載階躍。為了獲得良好的階躍響應性能，輸入電容的值應等于或高于輸出電容的值。電容應盡可能靠近LDO的輸入放置。較大的輸入電容還可以幫助降低LDO輸入和輸出上的高頻噪聲，并減少輸入源電壓與LDO輸入電容之間存在的任何電感的影響。

4.3 功耗計算

LDO的內部功耗是輸入電壓、輸出電壓、輸出電流和靜態電流的函數，可以使用以下公式計算： [P{LDO}=(V{IN(MAX)}-V{OUT(MIN)})×I{OUT(MAX)}] 其中，(P{LDO}) 是LDO的內部功耗，(V{IN(MAX)}) 是最大輸入電壓，(V_{OUT(MIN)}) 是LDO的最小輸出電壓。

此外，由于靜態或接地電流，MCP1826/MCP1826S內部也會有功耗，可以使用以下公式計算： [P{I(GND)}=V{IN(MAX)}×I{VIN}] 其中，(P{I(GND)}) 是由于LDO的靜態電流導致的功耗，(V{IN(MAX)}) 是最大輸入電壓，(I{VIN}) 是在沒有LDO輸出電流時流入 (V_{IN }) 引腳的電流（即LDO的靜態電流）。

MCP1826/MCP1826S的總功耗是LDO通過元件的功耗和 (P{I(GND)}) 項的總和。由于采用了CMOS結構，MCP1826/MCP1826S的典型 (I{GND}) 為120 μA。在最大 (V_{IN }) 為3.465V的情況下，對于2.5V輸出，功耗為0.12毫瓦。對于大多數應用，這與LDO通過元件的功耗相比很小，可以忽略不計。

4.4 溫度考慮

MCP1826/MCP1826S的最大連續工作結溫為 + 125°C。為了估計MCP1826/MCP1826S的內部結溫，需要將總內部功耗乘以器件的結到環境熱阻（(Rθ{JA})）。例如，對于TO - 220 - 5封裝，結到環境的熱阻估計為29.3°C/W?？梢允褂靡韵鹿接?jì)算最大結溫： [T{J(MAX)}=P{TOTAL}×Rθ{JA}+T{A(MAX)}] 其中，(T{J(MAX)}) 是最大連續結溫，(P{TOTAL}) 是總設備功耗，(Rθ{JA}) 是結到環境的熱阻，(T_{A(MAX)}) 是最大環境溫度。

通過給定結到環境的熱阻和應用的最大環境溫度，可以計算出封裝的最大功耗能力?？梢允褂靡韵鹿酱_定封裝的最大內部功耗： [P{D(MAX)}=frac{(T{J(MAX)}-T{A(MAX)})}{Rθ{JA}}] 其中，(P{D(MAX)}) 是最大設備功耗，(T{J(MAX)}) 是最大連續結溫，(T{A(MAX)}) 是最大環境溫度，(Rθ{JA}) 是結到環境的熱阻。

五、應用領域

MCP1826/MCP1826S廣泛應用于以下領域：

• 高速驅動芯片組電源：為高速驅動芯片提供穩定的電源，確保芯片的高性能運行。
• 網絡背板卡：滿足網絡背板卡對電源的高要求，保證網絡設備的穩定通信。
• 筆記本電腦：在筆記本電腦中，其低功耗和高穩定性的特點可以有效延長電池續航時間，同時保證系統的穩定運行。
• 網絡接口卡：為網絡接口卡提供穩定的電源，確保數據的穩定傳輸。
• 掌上電腦：適用于掌上電腦等便攜式設備，其小巧的封裝和低功耗特性能夠滿足設備的空間和功耗要求。

六、總結

總的來說，Microchip的MCP1826/MCP1826S LDO調節器憑借其卓越的性能、靈活的輸出設置、完善的保護功能和豐富的封裝選項，成為了眾多高性能、低功耗應用的理想選擇。無論是對于電池供電的便攜式設備，還是對可靠性要求極高的汽車電子應用，MCP1826/MCP1826S都能夠提供穩定、高效的電源解決方案。電子工程師在進行電源管理設計時，不妨考慮一下這款優秀的LDO調節器，相信它會給你的設計帶來意想不到的效果。
