描述

與LM80兼容的LM96080是一款硬件監視器，包含一個10位delta-sigma ADC，能夠測量7個正電壓和本地溫度。 LM96080還可測量兩個風扇的速度，并在I ² C?接口上進行其他硬件監控。 LM96080包括一個定序器，可對所有測量值執行WATCHDOG窗口比較，當任何值超出編程限值時，其中斷輸出將變?yōu)橛行А?/p>

LM96080特別適用于線性和數字溫度傳感器的接口。 2.5 mV LSb（最低有效位）和2.56 V輸入范圍非常適合接受來自線性傳感器（如LM94022）的輸入。 BTI 用作數字或恒溫傳感器的輸入，如LM73，LM75，LM56，LM57，LM26，LM27，LM26LV或其他LM96080。

LM96080支持標準模式（Sm，100 kbits /s）和快速模式（Fm，400 kbits /s）I ² C接口工作模式。 LM96080在I ² C數字控制線上包含一個模擬濾波器，可提高抗噪性，并支持SDA和SCL上的TIMEOUT復位功能，防止I ² C總線鎖定。三個I ² C器件地址引腳允許單個總線上最多8個器件。

LM96080的3.0V至5.5V電源電壓范圍，低電源電流和I ² C接口使其成為各種應用的理想選擇。在（-40）°C≤T _A ≤+ 125°C的溫度范圍內確保操作。 LM96080采用24引腳TSSOP封裝。

特性

• 局部溫度感應
• 7位分辨率的正電壓輸入
• 2可編程風扇速度監控輸入
• 2.5 mV LSb和2.56V輸入范圍
• 機箱入侵檢測器輸入
• WATCHDOG所有監控值的比較
• 分離輸入顯示附加外部溫度傳感器的中斷狀態寄存器如LM26 /27，LM56 /57，LM73或LM75
• I ² C串行總線接口兼容性，支持標準模式，100 kbits /s和快速模式，400 kbits /s
• 關斷模式以最大限度地降低功耗
• 可編程 RST_OUT / OS 引腳： RST_OUT 提供復位輸出; OS 提供由過溫關閉事件激活的中斷輸出
• 軟件和引腳與LM80兼容

Key Specifications

• Total Unadjusted Error ±1 %FS (Max)
• Differential Non-Linearity ±1 Lsb (Max)
• Supply Voltage Range +3.0 V to +5.5 V
• Supply Current (Operating) 0.370 mA Typ
• Supply Current (Shutdown) 0.330 mA Typ
• ADC Resolution 10 Bits
• Temperature Resolution 0.5°C/0.0625°C
• Temperature Accuracy ±3°C (Max)

All trademarks are the property of their respective owners.

參數 與其它產品相比?數字溫度傳感器

? Device type Interface Local sensor accuracy (Max) (+/- C) Temp Resolution (Max) (bits) Operating temperature range (C) Supply Voltage (Min) (V) Supply Voltage (Max) (V) Supply Current (Max) (uA) Remote channels (#) Addresses Rating Package Group Package size: mm2:W x L (PKG) ? LM96080 Fan Controller ? ? I2C, SMBus ? ? 2 ? ? 12 ? ? -40 to 125 ? ? 3 ? ? 5.5 ? ? 580 ? ? 0 ? ? 8 ? ? Catalog ? ? TSSOP | 24 ? ? 24TSSOP: 50 mm2: 6.4 x 7.8 (TSSOP | 24) ? ?

方框圖

•

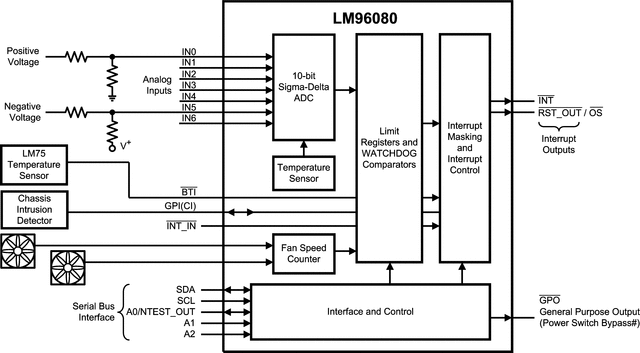

  LM96080 - 功能方框圖

•

  LM96080 - Typical Application Block Diagram

•

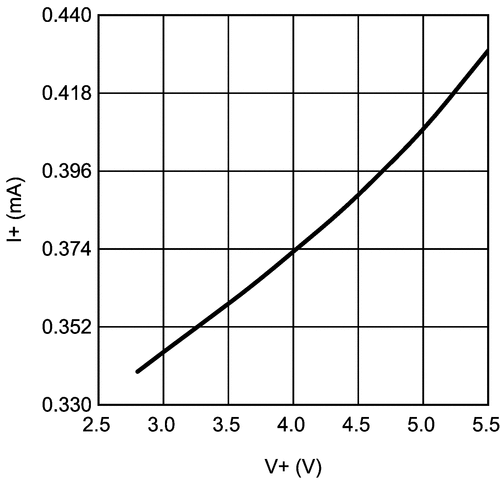

  LM96080 - IV Plot - Round Robin
