優勢和特點

• 低功耗: 1.1 mA/每個放大器
• 低寬帶噪聲
  2.1 nV/√Hz
  1.4 pA/√Hz
• 低 1/F 噪聲
  7 nV/√Hz （10 Hz）
  13 pA/√Hz （10 Hz）
• 低失真
  -105 dBc （100 kHz, V_O = 2 V 峰峰值）
• 高速
  -3 dB帶寬：80 MHz （G = +1)
  12 V/μs 壓擺率
  0.1%建立時間：175 ns
• 低失調電壓： 0.3 mV （最大值）
• 軌到軌輸出
• 關斷模式
• 寬電源供電范圍: 2.7 V 至 12 V

產品詳情

ADA4841-1是一款單位增益穩定型、低噪聲和低失真、軌到軌輸出放大器，最大靜態電流為1.5 mA。盡管功耗較低，該放大器卻能提供2.1 nV/√Hz的低寬帶電壓噪聲性能和1.4 pA/√Hz的電流噪聲性能，以及-105 dBc (100 kHz)的出色無雜散動態范圍(SFDR)。為了在較低頻率時保持低噪聲環境，該放大器在10 Hz時的1/f噪聲低至7 nV/√Hz和13 pA/√Hz。

ADA4841-1的輸出擺幅可以達到任一供電軌的50 mV以下。輸入共模電壓范圍可以低至負電源電壓。該器件可以驅動最高10 pF的容性負載，峰化極小。

ADA4841-1采用無鉛引腳封裝，額定工作溫度范圍為-40°C至+125°C擴展工業溫度范圍。

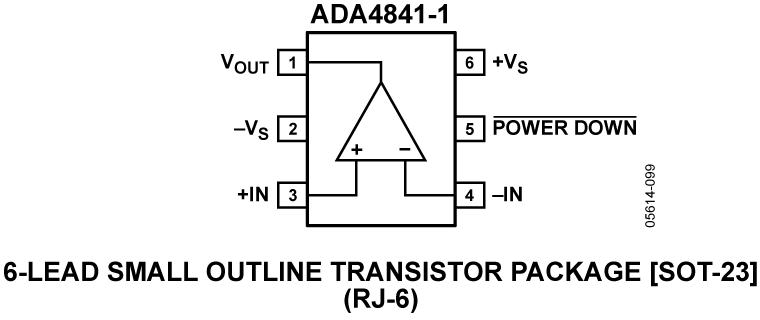

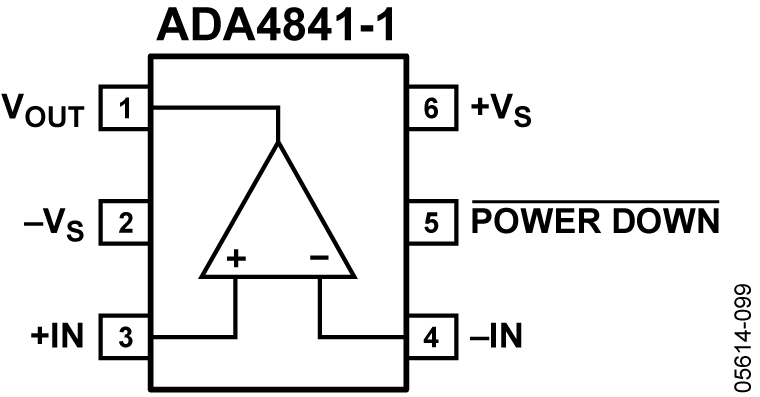

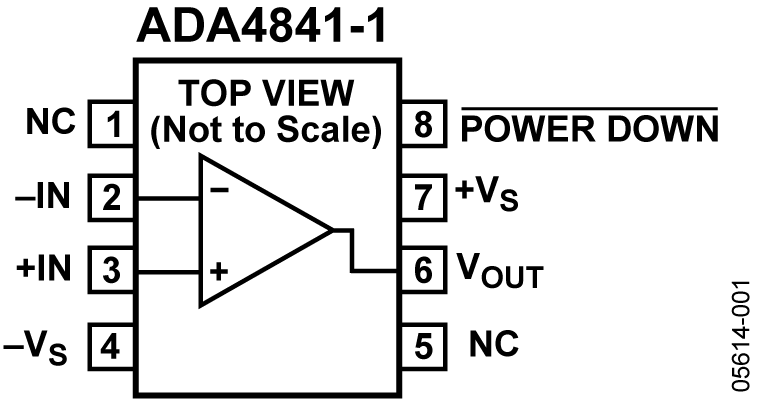

方框圖
