STMicroelectronics AEK-POW-SPSB081評估板具有各種待機模式，可最大限度地降低功耗。STMicroelectronics AEK-POW-SPSB081具有可編程本地和遠程喚醒功能。該板基于SPSB081電源管理系統 IC，設有用于系統微控制器的低壓差穩壓器 (V1) 和用于跟蹤V1或?yàn)?a href="http://www.brongaenegriffin.com/v/tag/117/" target="_blank">傳感器等外部負載供電的穩壓器 (V2)。V1保持具有過壓檢測功能的固定5V電源軌，而V2可用作V1的電壓跟蹤器或可通過SPI編程的獨立穩壓器（5V或3.3V）。

數據手冊：*附件：STMicroelectronics AEK-POW-SPSB081 評估板數據手冊.pdf

特性

• SPSB0815電源管理IC符合AEC-Q100標準
• 一個5V低壓差穩壓器 (V1)，用于微控制器和外設電源，電流調節最大值為250mA
• 一個可通過SPI低壓差穩壓器 (V2) 配置為5V或3.3V，也可用作V1的跟蹤器，具有非板載保護功能，最大電流限制為100mA
• 來自微控制器的可配置窗口看門狗
• 提供看門狗禁用功能的調試模式
• 符合ISO 17987-4/2016標準的LIN收發器
• 符合ISO 11898-2/2016和SAE J2284標準的CAN-FD收發器，具有局部故障和總線故障診斷功能
• WU1喚醒引腳，具有可編程循環感應功能
• 4個高側驅動器（0.14A，RON=7Ω），可配置為四種不同模式（關閉、開啟、定時和PWM），適用于驅動外部LED模塊或?yàn)橥獠坑|點供電~~
• DIR引腳，手動驅動HS輸出（OUT 1至OUT 4）
• 可編程系統周期性喚醒特性
• DIAGN輸出引腳，用于通知系統錯誤情況
• 對所有內部高側驅動器進行電流監控
• 開路負載診斷，用于所有輸出
• V1過壓檢測和保護
• 器件溫度警告和保護

方框圖

AEK-POW-SPSB081評估板技術解析：汽車電源管理與通信集成方案

一、產品概述與核心特性

?AEK-POW-SPSB081?是一款專為汽車應用設計的電源管理IC評估板，集成了LIN和CAN-FD通信接口。該評估板基于SPSB0815電源管理系統芯片，具備AEC-Q100認證，為汽車電子系統提供完整的電源分配和數字電源解決方案。

核心技術特性

• ?雙路電壓調節器?：一路5V低壓差穩壓器(V1)為微控制器及外圍設備供電，最大電流250mA；另一路可配置低壓差穩壓器(V2)支持5V或3.3V輸出，最大電流100mA
• ?四路高邊驅動器?：每路驅動能力0.14A，導通電阻7Ω，支持四種工作模式（關閉、開啟、定時、PWM）
• ?完整通信接口?：符合ISO 17987-4/2016標準的LIN收發器和符合ISO 11898-2/2016及SAE J2284標準的CAN-FD收發器
• ?高級診斷功能?：開路負載診斷、過壓檢測與保護、溫度警告與保護、電流監控

二、電源管理架構深度分析

2.1 電壓調節子系統

V1穩壓器提供固定的5V輸出，專門為系統微控制器供電，集成了過壓檢測和保護機制。V2穩壓器通過SPI接口靈活配置，可作為V1的電壓跟蹤器或獨立穩壓器工作，支持5V和3.3V兩種輸出電壓模式。

2.2 高邊驅動配置

四個高邊驅動輸出支持多種控制模式：

• ?SPI控制?：通過設備寄存器配置PWM參數
• ?DIR引腳直控?：用戶可生成定制PWM信號
  所有輸出均具備短路保護和開路負載檢測功能，確保系統可靠性。

三、通信協議集成實現

3.1 SPI配置接口

采用四線制SPI通信協議（MISO、MOSI、CSN、CLK）配置SPSB0815寄存器，實現設備參數的靈活設定。

3.2 車載網絡通信

• ?LIN收發器?：完全符合ISO 17987-4/2016標準
• ?CAN-FD收發器?：支持ISO 11898-2/2016和SAE J2284標準，具備本地故障和總線故障診斷能力

四、系統工作模式與電源管理

4.1 看門狗機制

外部微控制器需要通過SPI定期刷新SPSB081寄存器中的看門狗TRIG位，維持設備處于活動模式。一旦看門狗失效，設備將進入V1_standby模式以節省能耗。

4.2 喚醒機制

系統支持多種喚醒方式：

• ?WU1_IN引腳脈沖?：遠程喚醒
• ?S1按鈕?：本地手動喚醒
• ?調試模式?：通過JP1跳線使看門狗失效，便于系統調試

五、實際應用與演示實例

在AutoDevKit生態系統中提供了三個演示實例，展示不同SPC58微控制器評估板與AEK-POW-SPSB081的配合使用：

?輸出配置演示?：

• OUT1：開啟模式
• OUT2：定時模式（可編程時間）
• OUT3：PWM模式（寄存器配置）
• OUT4：DIR引腳控制模式

?V2穩壓器演示?：配置為線性穩壓器，每2.5秒在3.3V和5V之間交替切換設置，直觀展示電壓調節能力。

?CAN通信測試?：CAN連接器和CAN_rx/CAN_tx引腳連接到微控制器板，微控制器每五秒發送的測試信號可通過CAN_H/CAN_L引腳有效解碼。

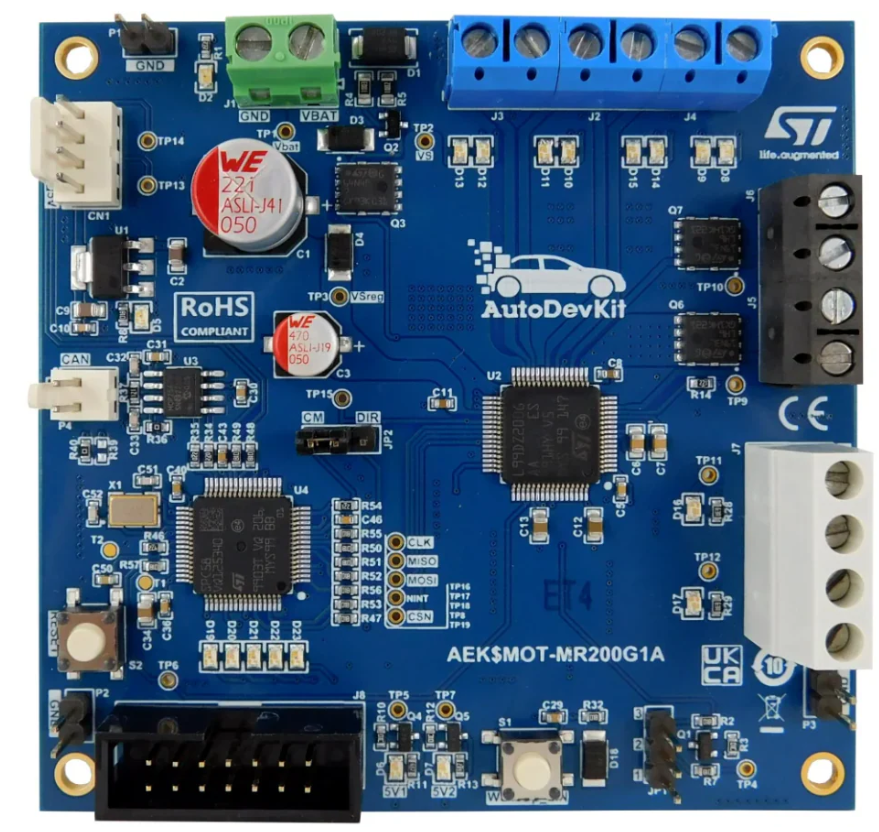

六、硬件設計要點

6.1 保護電路設計

• ?瞬態電壓抑制?：采用SMAJ40CA等保護器件
• ?反向極性保護?：集成STTH102AY二極管
• ?ESD保護?：ESDLIN1524BJ為通信線路提供靜電防護

6.2 測試點布局

評估板提供了完整的測試點陣列（TP1-TP18），覆蓋所有關鍵信號節點，便于系統調試和性能驗證。
