優勢和特點

• 失調電壓：10μV (最大值)
• 失調電壓漂移：100nV/°C (最大值)
• 偏置電流：65pA (最大值)
• 失調電流：65pA (最大值)
• 增益非線性：20ppm (最大值)
• 增益誤差：±0.075% (最大值)
• CMRR：90dB
• 0.1Hz 至 10Hz 噪聲：1.9μV_P-P
• 單 5V 電源操作

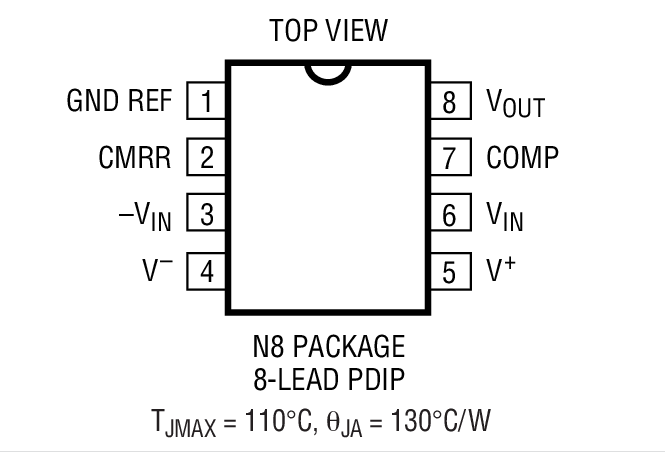

• 8 引腳 MiniDIP 封裝


產品詳情

LTC^?1100 是一款高精度儀表放大器，其采用零漂移技術以實現出色的 DC 性能。輸入 DC 失調通常為 1μV，而 DC 失調漂移則一般為 5nV/°C；另外，還實現了非常低的 65pA 偏置電流。

LTC1100 是獨立型器件；即是它在未使用任何外部增益設定電阻器或微調電阻器的情況下實現了數值為 100 的差分增益。增益線性度為 20ppm，增益漂移為 4ppm/°C。LTC1100 采用高達 ±8V 的單 5V 電源工作。當驅動一個 10k 負載時，輸出通常從其電源軌擺動 300mV。

可以在引腳 7 和引腳 8 之間增設一個任選的外部電容器，以針對性地調整該器件的 18kHz 帶寬和消除任何有害的噪聲撿拾。

另外，LTC1100 還可提供 16 引腳表面貼裝型封裝，和數值為 10 或 100 的可選增益。

LTC1110 采用凌力爾特 (現隸屬 ADI) 的增強型 LTCMOS^? 硅柵工藝制造。

應用

• 熱電偶放大器
• 應變儀放大器
• 差分至單端轉換器


方框圖
