優勢和特點

• 在調節狀態中輸入 I_Q 為 720nA (無負載，V_IN = 4V)
• 在調節狀態中輸入 I_Q 為 820nA (無負載，V_IN = 20V)
• 在 UVLO 狀態中輸入 I_Q 為 400nA
• 2.7V 至 20V 輸入工作電壓范圍
• 輸出電流高達 50mA
• 可通過引腳來選擇的輸出電壓：

  • 1.2V、1.5V、1.8V、2.5V (LTC3388-1)
  • 2.8V、3.0V、3.3V、5.0V (LTC3388-3)
• 高效率遲滯同步 DC/DC 轉換
• 待機模式可禁止執行降壓開關操作

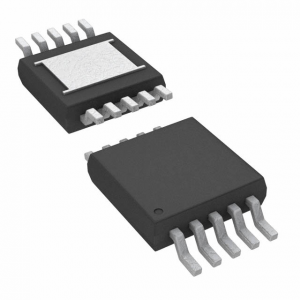

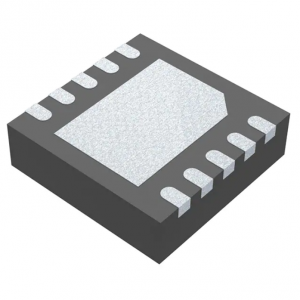

• 采用 10 引腳 MSE 封裝和 3mm x 3mm DFN 封裝

?

產品詳情

LTC^?3388-1 / LTC3388-3 是具內部高端和同步電源開關的高效率、降壓型 DC/DC 轉換器，該器件在無負載時僅吸收 720nA (典型值) 的 DC 電源電流，并保持了輸出電壓調節作用。
LTC3388-1 / LTC3388-3 能夠提供 50mA 的負載電流，而且還具有一種欠壓閉鎖 (UVLO) 功能，用于在輸入電壓降至 2.3V 以下時停用轉換器并保持一種低靜態電流狀態。在調節狀態中，LTC3388-1 / LTC3388-3 將進入睡眠模式，在該模式中，輸入和輸出靜態電流均非常小。降壓型轉換器根據需要接通和關斷，以保持穩壓作用。對于要求低紋波的短持續時間負載，附加的待機模式將禁止執行降壓開關操作，而同時輸出則處于調節狀態。
可通過引腳來選擇 1.2V、1.5V、1.8V、2.5V (LTC3388-1)?和 2.8V、3.0V、3.3V、5.0V (LTC3388-3) 的輸出電壓。LTC3388-1 / LTC3388-3 可在 V_IN 高達 20V 的條件下運作，而無負載靜態電流則保持在 1μA 以下。

?

Applications

• 便攜式產品的保活電源
• 工業控制電源
• 分布式電源系統
• 電池供電式設備

?

方框圖
