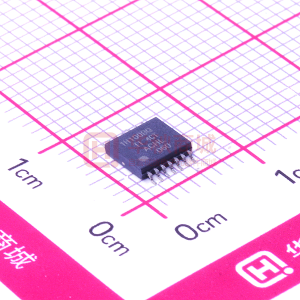

描述TPS1H100-Q1 是一款具有全方位保護的高側電源開關，它集成有 NMOS 功率 FET 和電荷泵，專用于對各類阻性、感性和容性負載進行智能控制。 其憑借著精確的電流感測和可編程限流功能在市場上脫穎而出。特性 符合汽車應用要求 具有符合 AEC-Q100 的下列結果： 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H3A器件充電器件模型 (CDM) ESD 分類等級 C4B具有全套診斷的單通道智能高側電源開關 版本 A：開漏狀態輸出版本 B：電流感測模擬輸出寬工作電壓：3.5V 至 40V 超低待機電流：< 0.5μA 工作結溫范圍：-40°C 至 150°C 輸入控制，3.3V 和 5V 邏輯兼容高精度電流感測：1A 時為 ±30mA，5mA 時為 ±4mA 使用外部電阻提供可編程電流限制：0.5A 時為 ±20%用于復用 MCU 模擬或數字接口的診斷使能功能 依據 AECQ100-12 A 級標準進行測試， 1 百萬次短接地測試通過 ISO7637-2 和 ISO16750-2 電快速瞬變抗擾度認證保護過載保護和短路保護 感性負載負電壓鉗位欠壓閉鎖 (UVLO) 保護 具有自恢復功能的熱關斷/熱調節 失地保護和失電保護采用外部電路提供反向電池保護診斷開/關狀態輸出開路/短路至電池檢測 過載和接地短路檢測以及電流限制熱關斷/熱調節檢測 14 引腳耐熱增強型 PWP 封裝應用用于子模塊的高側電源開關 低功率燈具電源開關 高側繼電器/螺線管 PLC 數字輸出電源開關一般阻性、感性和容性負載All trademarks are the property of their respective owners.
