簡介

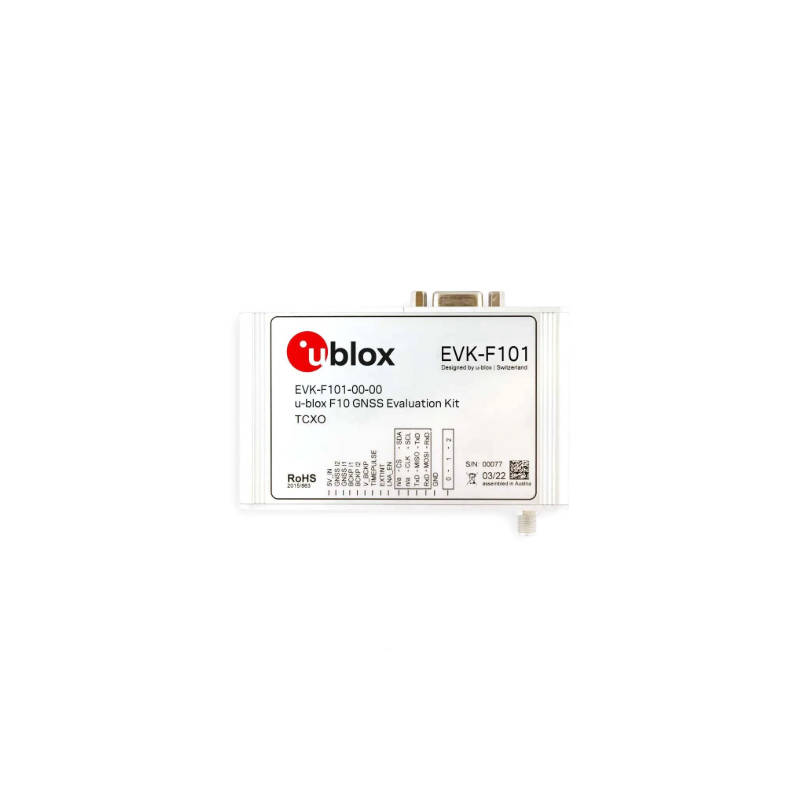

今天我要向大家介紹的是 u-blox 的EVK-F101評估套件。它是專為評估u-blox F10 L1/L5雙頻GNSS技術而設計的專業工具。該評估板內置了F10接收器、RTC、SPI閃存、DC-DC轉換器、LNA、SAW雙工器濾波器和外部TCXO，并配備了板載I2C電流傳感器以支持精確的電流測量。通過內置的USB接口即可同時實現供電與通信，極大地方便了實驗室或車載環境下的測試。不僅如此，它還默認支持GPS、Galileo、BeiDou、SBAS和QZSS多個星座，并特別提供了預運行狀態下GPS L5信號的健康狀態覆蓋評估方案。此外，它具備靈活的內部LNA增益模式（正常、低增益、旁路），能夠完美適配不同增益的外部天線。其完善的接口與低功耗管理機制，使其成為GNSS接收機設計-in項目中不可或缺的評估伴侶。
主要特性
L1/L5雙頻GNSS評估支持：全面支持L1/L5雙頻段，默認啟用GPS、Galileo、BeiDou、SBAS及QZSS多系統，并可通過u-center 2工具靈活配置GNSS星座組合。
GPS L5預運行信號評估：針對目前處于預運行狀態的GPS L5信號，可通過發送特定UBX配置字符串忽略L5健康狀態并用L1狀態覆蓋，從而提前進行L5信號評估。
靈活的內部LNA模式配置：提供NORMAL、LOWGAIN（默認）和BYPASS三種內部LNA模式，可根據外部天線增益（最高支持45dB）進行切換，有效防止接收機飽和并優化性能。
多樣化的通信接口：支持USB 2.0 Type-C（最高921600波特率）、RS-232（最高230400波特率）、3.3V邏輯的UART/SPI/I2C接口，并配備專用的14針連接器用于高級調試與測量。
精準的電流測量方案：板載I2C電流傳感器，既支持通過u-center 2軟件進行實時V_IO和DC-DC電流監控，也支持使用真有效值電壓表在14針連接器上進行手動測量。
完善的電源與備份管理：支持連續供電模式及軟件待機模式，板載1.0F超級電容可提供超過12小時的備份電源，并支持EXTINT和UART RxD信號喚醒。
應用
GNSS接收機性能評估與對比：為設計人員提供標準化的評估平臺，通過u-center 2工具直觀對比不同設置下的衛星捕獲、跟蹤及定位精度表現。
弱信號與多徑環境測試：結合可配置的內部LNA模式和雙頻段支持，方便在復雜的城市峽谷或高RF干擾（如靠近蜂窩網絡）環境中驗證接收機的抗干擾與多徑抑制能力。
低功耗與備份模式驗證：利用內置的電流測量工具和硬件/軟件備份模式，精準測量并優化物聯網設備在連續跟蹤與間歇性工作狀態下的功耗表現。
高精度定位前端數據采集：通過配置輸出載波相位原始數據，可作為RTK等高精度定位解算算法的基帶數據驗證源。
產品設計-in參考設計：提供引腳兼容的接口連接示例（如搭配ANN-MB5或ANN-MB1天線），幫助工程師快速完成從評估到實際PCB設計的過渡。
