簡介

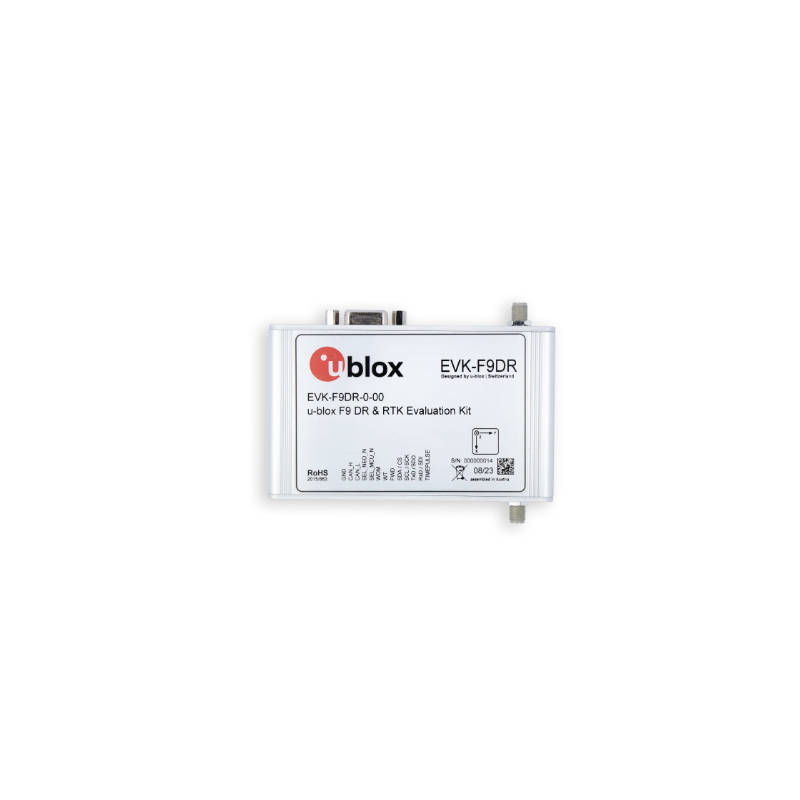

今天我要向大家介紹的是 u-blox 的評估套件——EVK-F9DR。它是專為汽車OEM和Tier1供應商打造的GNSS航位推算與實時動態評估套件。該套件內部集成了高性能的ZED-F9K模塊與NEO-D9S L-band接收模塊，完美實現了汽車級航位推算（ADR）、RTK技術以及L-band correction stream的同套件集成。憑借其內置的微控制器，客戶可以直接將套件通過CAN-bus連接至車輛進行測試，也可通過數字/模擬引腳直接接入速度和方向信號。此外，套件配合強大的u-center評估軟件，可實時可視化數據并管理RTCM校正流，使其成為實驗室、測試車輛及戶外復雜環境等對定位精度有極高要求場景中的核心評估工具。
主要特性
內置微控制器與CAN-bus接口：采用內置微控制器直接對接車輛CAN總線接口，當CAN總線規范不兼容時，還提供數字和模擬（WT/DIR引腳）輸入用于速度和方向信號接入，極大簡化了車載測試環境的搭建。
多級別高精度定位技術：支持評估ZED-F9L的亞米級精度及其內置ADR傳感器，或評估ZED-F9K的亞分米級精度及其內置ADR技術與RTK功能，滿足不同精度的測試需求。
雙路射頻與L-band接收：配備雙SMA連接器，分別用于ZED-F9K（RF-IN）和NEO-D9S（RF-AUX）的天線或模擬器連接，支持通過L-band接收校正數據。
強大的軟件與多協議支持：配套u-center評估軟件提供實時數據記錄與可視化，內置NTRIP客戶端管理商業RTCM校正流。硬件層面支持NMEA、UBX、RTCM協議及GNSS原始數據輸出。
豐富的備用電源與接口選項：配備CR2032電池和Micro USB端口作為備用電源，提供Type-C USB、標準RS232（9-pin D-SUB）、26-pin連接器，以及可切換的I2C/UART和SPI通信接口，適應各類實驗室與車載安裝環境。
應用
測試車輛與駕駛測試：憑借堅固的外殼設計和靈活的車載CAN-bus直接連接能力，完美適配各類汽車試乘試駕、高級駕駛輔助系統（ADAS）定位精度驗證及車輛動態測試。
實驗室數據分析與研發：利用Type-C USB輕松連接PC，配合u-center軟件強大的數據記錄、實時可視化與NTRIP客戶端功能，適用于研發階段的算法驗證與信號分析。
戶外高精度定位驗證：結合套件附贈的ANN-MB1多頻有源天線及一個月免費的PointPerfect GNSS增強服務，適用于自動駕駛、精準農業等戶外復雜環境的RTK與L-band定位性能評估。
多源傳感器融合評估：通過評估板提供的多種通信接口（SPI/I2C/UART）和模擬/數字輸入，可方便地接入外部傳感器，用于慣性導航、車輪測速等多源融合定位方案的評估。
