隨著脈沖量的采集在傳感器、雷達和遙測等系統中的應用越來越廣泛．對脈沖信號采集過程中的幅值、頻率和精度等參數的要求也不斷提高?。面對這些問題．所遇到的挑戰也越來越大。傳統的脈沖信號采集設計是采用分立元件搭建的單穩態電路來實現．這種電路結構簡單易于實現．但其輸出信號的精度和穩定度低，易受環境因素影響。因此，有必要設計一種高精度、高穩定性的采集模塊來適應技術發展的需求。

在硬件設計方案中主控芯片采用FPGA來完成所有的邏輯控制功能。這是因?yàn)镕PGA具有以下特點：

1）易擴展。本系統功能模塊較多，利用大封裝FPGA并行輸入輸出管腳。很容易構成各種規模的應用系統。

2）控制功能強。硬件描述語言VHDL的描述能力和抽象能力很強。用它來描述集成電路的功能和結構．并經過不同級別的驗證來形成不同級別的IP內核模塊，具有很強的控制功能。

3）集成化程度高。系統將主要邏輯功能通過自下而上的設計方法集成在FPGA芯片內。然后在印制板上布局、布線構成系統模塊，大大提高了系統的集成度，使總體設計達到了小型化的要求。為了提高高速采集過程的可靠性和適應市場發展微型化的要求．現提出了一種基于FPGA的脈沖+信號采集模塊。

總體設計

該模塊的作用是模擬數字量變換器的接口電路并采集數字量板卡輸出脈沖的個數、頻率、及幅值．方便用戶對數字量輸出板卡脈沖量功能模塊進行調試與檢測．被測板卡采集模塊程序包含64路采集進程，其主要功能有：

1）接收通用測試臺數字量板卡發出的64路脈沖量信號．并采集脈沖量個數、脈沖幅值、脈沖頻率等參數。

2）模擬數字量變換器向數字量板卡提供幀同步信號及移位脈沖信號．并采集數字量板卡發送的數據信息。

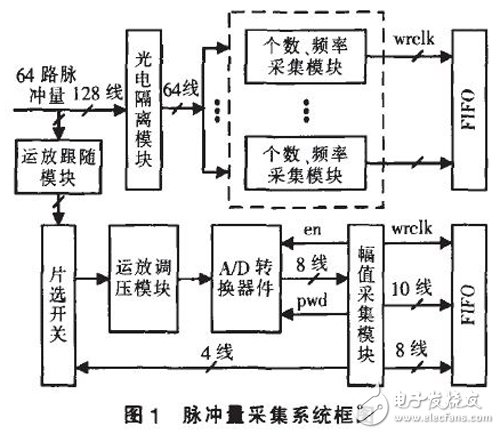

下面將詳細介紹脈沖量采集模塊的電路組成及程序設計思路．整體系統框圖如圖1所示。

2 脈沖量采集模塊電路設計

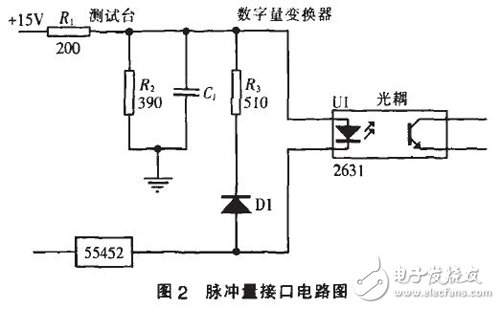

如圖2所示的各脈沖量接口電路圖可知，每路脈沖信號以正負2路信號輸入被測板卡，后經過光電隔離器轉換成單端脈沖信號。本模塊的主要功能是采集脈沖信號的幅值、個數及頻率．此模塊的電路設計共分2個部分：采集脈沖信號幅值部分和采集脈沖頻率及個數的部分。

第一部分為采集脈沖信號幅值功能。脈沖信號由通用測試臺輸入被測板卡后首先經過調壓后輸入運放AD824．經過電壓跟隨后再輸人模擬開關ADG506。ADG506的最高輸入電壓為+15V，而箭機計算機字信號源高電平為+28V。因此，箭機計算機字?jǐn)?shù)據源脈沖在進入模擬開關前必須進行調壓，詳細電路如圖3所示。

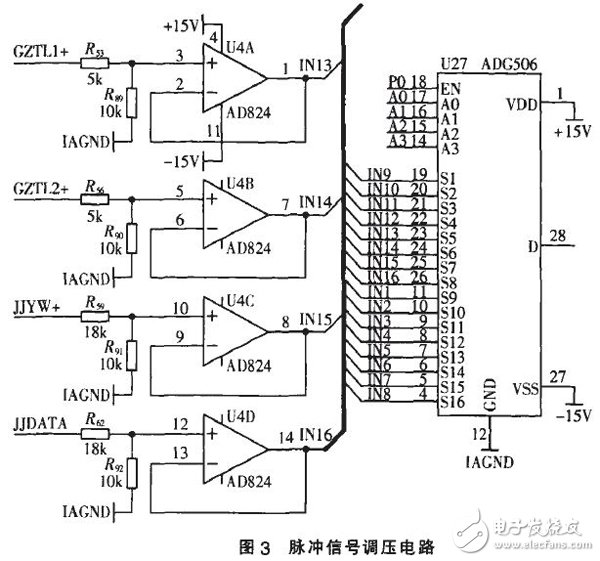

圖3為脈沖信號和箭機計算機字移位脈沖信號和數據源信號調壓電路。脈沖信號高電平為15V，經過電阻 調壓后變?yōu)?0V。箭機計算機字?jǐn)?shù)據源的移位脈沖與數據脈沖高電平調壓原理與此相同 ，調壓后脈沖信號高電平幅值為10V。

脈沖信號經過調壓后輸入運放AD824．其目的是進行電壓跟隨。電壓跟隨即輸入電壓與輸出電壓相同．其放大倍數恒小于但接近于1．電壓跟隨器的輸入阻抗高．輸出阻抗低。在電路中可以起到阻抗匹配的作用．并可以起到增強電路驅動能力的作用。

本模塊需要采集64路脈沖信號的幅值．不可能采用每路脈沖信號配置一片AD轉換器的方案．因此本卡采用一片ADG506對應8路脈沖信號．分通道采集的方案。該模擬開關包含16路輸入通道，其通道間切換頻率高達2．5MHz．而脈沖信號最高頻率為500kHz。因此該器件滿足需求。

模擬開關輸出電壓與輸入相同．而本板卡采用的AD9057的最高輸入電壓（基準電壓）為2．5V。因此需將模擬開關輸出的脈沖信號再次調壓。其電路圖如圖4所示。

模擬開關輸出脈沖的幅值在O~IOV之間。在圖4中①點輸出最高電壓為+IOV，通過U69A電壓跟隨后②點電壓也為+10V，經過電阻 ，分壓后③點電壓為+5V。經過U69B電壓跟隨后④點電壓為+5V。AD9057的基準電壓為+2．5V，即⑤點、⑥點電壓為+2．5V，根據虛短虛斷的原理得：

由式（1）可以推出⑦點電壓為2．3V，滿足AD9057的電壓需求。脈沖信號經過AD9057轉換后變?yōu)?位并行數據信號送于主控邏輯芯片F(xiàn)PGA．FPGA負責采集AD轉換后的數據．并將數據打包后存于外部存儲器中。

第二部分為采集脈沖頻率及個數的電路．對于采集脈沖頻率及個數的電路與脈沖量接口電路相同，在此不做說明。脈沖量信號經過光電隔離器件（HCPL一0631）后，變成單路脈沖，由FPGA采集此脈沖信號，并對脈沖高電平信號進行計數。在判斷到脈沖信號發送完成后將數據打包存于外部存儲器中。

3 脈沖量采集模塊程序設計

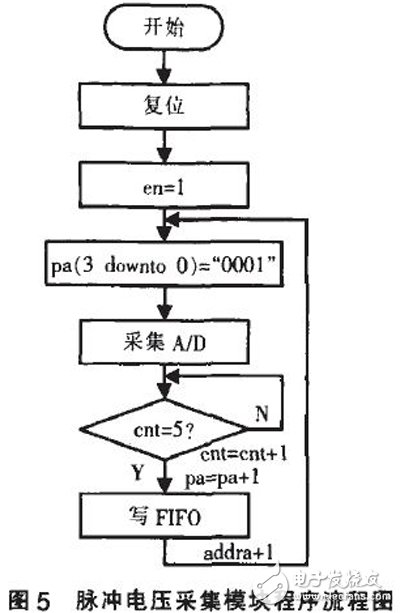

本模塊程序共包含2個進程：電壓采集進程和頻率、個數采集進程。該模塊程序邏輯框圖如圖5所示。

在采集電壓信號時．首先由FPGA使能模擬開關，再選擇模擬開關8路中的一路。

模擬開關將脈沖信號送于AD9057．由其將脈沖信號轉化成8位數據，此時FPGA連續采集5次。然后再選通模擬開關的下一路．以此類推完成所有脈沖信號數的幅值采集工作。FPGA將采集到的數據依據不同的脈沖類型分別打包并加上幀標識存于外部存儲器。

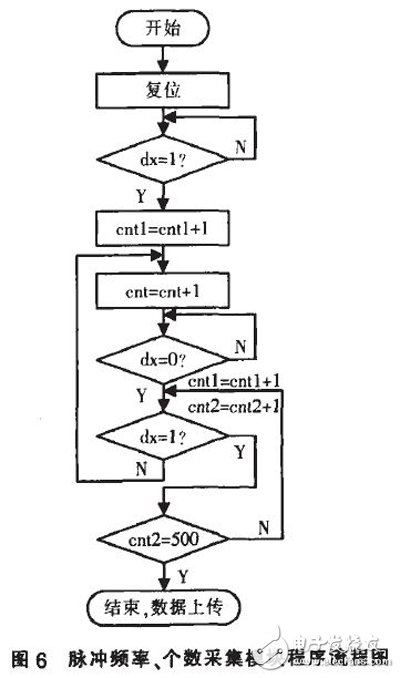

如圖6所示．d）【為脈沖信號輸入，cntl為頻率計數器，cnt為脈沖計數器，cnt2為延時計數器，在采集脈沖頻率及個數等參數時．主要采用計數器原理。當判斷到脈沖信號的高電平后．計數器cnt、cntl分別加1．然后再判斷脈沖信號的低電平，在未檢測到脈沖信號的低電平時計數器cntl持續自加．直到檢測到脈沖信號的低電平時，cntl停止自加，此時它的值為脈沖信號的半個周期長度，由此可推出脈沖信號的頻率。當脈沖信號為低電平時．開始檢測脈沖信號的下一高電平．在未檢測到脈沖信號的高電平時．計數器cnt2持續自加．若檢測到高電平后cnt2清零．cnt加l。反之，若cnt2自加至0X1388H后仍未檢測到脈沖信號的高電平則說明脈沖信號已經發送完畢（該進程工作時鐘頻率為10MHz．而脈沖信號的最小頻率為1Hz．因此當計數器cnt2自加至OXl388H．說明在500ms內沒有脈沖信號．脈沖信號已經發送完成），則將計數器cnt、cntl所記錄的數據打包加上幀標識存儲至外部存儲器。

利用計算機字?jǐn)?shù)據源需要采集的參數有數據源、移位脈沖的時延等。進程工作時首先判斷幀同步信號（該信號為此功能模塊另一進程產生），當判斷到幀同步信號的下降沿時計數器ent開始計數．當檢測到移位脈沖的上升沿時．計數器停止計數。并采集數據位當前數據．存人八位寄存器中的最高位。當八位寄存器存滿后存人FIFO．FIFO達到一定深度后加入幀標識存人外部數據存儲器。

4 結語

信號采集技術是系統速度和精度等性能提高的關鍵之一。該基于FPGA的脈沖量采集模塊技術提高了采集的速度和精度．具有較強的應用性。仿真和測試驗證了系統的穩定性和可靠性．信號采集正常，沒有出現漏采集和誤采集現象．該設計已在某通用測試臺的研制中得到應用，取得了滿意的結果。同時．該設計的思想和方法可以應用到更加廣泛的信號采集技術領域。

該模塊主要采集脈沖信號和發送數據源．對工作時鐘要求較高。為了更好地實現通用性，如果對FPGA提供多路不同時鐘．在生成不同頻率脈沖時采用特定工作時鐘．可以大幅提高脈沖頻率的精度。
