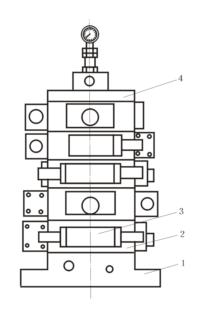

圖5.29? 疊加閥式液壓裝置

1-底板；2-壓力表開關(Piezometer Switch)；3-換向閥

?

②集成塊。集成塊是一個正六面連接體。將板式閥用螺釘固定在集成塊的三個側面上，通常三個側面各裝一個閥，有時在閥與集成塊間還可以用墊板安裝一個簡單的閥，如單向閥、節流閥等。剩余的一個側面則安裝油管，連接執行元件。集成塊的上、下面是塊與塊的接合面，在各集成塊的結合面上同一坐標位置的垂直方向鉆有公共通油孔：壓力油孔P、回油孔T、泄漏油孔L以及安裝螺栓孔，有時還有測壓油路孔。塊與塊之間及塊與閥之間接合面上的各油口用O形密封圈密封。在集成塊內打孔，溝通各閥組成回路。每個集成塊與裝在其周圍的閥類元件構成一個集成塊組。每個集成塊組就是一個典型回路。根據各種液壓系統的不同要求，選擇若干不同的集成塊組疊加在一起(見圖5.28)，即可構成整個集成塊式液壓裝置。這種集成方式的優點是：結構緊湊，占地面積小，便于裝卸和維修，可把液壓系統的設計簡化為集成塊組的選擇，因而得到廣泛應用。但它也有設計工作量大，加工復雜，不能隨意修改系統等缺點。

（4）疊加式連接 Sandwich Plate Design

將各種液壓閥的上下面都作成像板式閥底面那樣的連接面，相同規格的各種液壓閥的連接面中，油口位置、螺釘孔位置、連接尺寸都相同(按相同規格的換向閥的連接尺寸確定)，這種閥稱為疊加閥(Superposition Valve)。按系統的要求，將相同規格的各種功能的疊加閥按一定次序疊加起來，即可組成疊加閥式液壓裝置，如圖5.29所示。疊加閥式液壓裝置的最下面一般為底塊，底塊上開有進油口P回油口T及通往執行元件的油口A、B和壓力表油口。一個疊加閥組一般控制一個執行元件。若系統中有幾個執行元件需要集中控制，可將幾個垂直疊加閥組并排安排在多聯底板上。用疊加閥組成的液壓系統，元件間的連接不使用管子，也不使用其它形式的連接體，因而結構緊湊，體積小，系統的泄漏損失及壓力損失較小，尤其是液壓系統更改較方便、靈活。疊加閥為標準化元件，設計中僅需繪出疊加閥式液壓系統原理圖，即可進行組裝，因而設計工作量小，應用廣泛。

（5）插裝式連接 Cartridge Fitting

將閥制成(取消了閥體的)圓筒形專用元件——插裝閥(Cartridge Valve)。將插裝閥直接插入布有孔道的閥塊(集成塊，Block)的插座孔中，而構成液壓系統。其結構十分緊湊。各種壓力閥(Pressure Control Valve)、流量閥(Flow Control Valve)、方向閥(Directional Control Valve)、比例閥(Proportional Valve)等均可制成插裝閥形式。
