0 引言

自工業革命以來，隨著電氣的發展，人類進入了文明的新階段。機器人已經廣泛用于工業、農業、服務業、軍事、機械、交通、航天航空等領域。智能機器人水平的不斷提高，大大提高了勞動效率，減輕了勞動強度。機器人與人類并肩作戰，在征服自然，改造自然地過程中發揮著重要作用。

智能小車是集理論力學、機械結構、數字電路、模擬電路、傳感器、單片機、控制理論和算法等多門學科為一體的綜合系統，其內容涵蓋機械、電子、自動控制原理、計算機、傳感技術等多個學科和領域。

本文設計的基于ATmagel6L的智能小車就是要求其從起跑線出發，然后通過自身自動調整向角和車速，使其自動沿著一條黑色引導線行駛。

1 智能小車的硬件設計方案

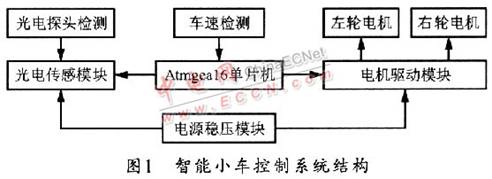

本智能小車控制系統的結構如圖1所示。其中的Atmegal6L單片機是智能小車的控制模塊，它是高性能、低功耗的8位AVR微處理器，采用先進的RISC結構，具有16K字節的系統內可編程Flash和512字節的EEPROM。工作于16 MHz時，其性能高達16 MIPS，并具有32個可編程通用I／0口和用于邊界掃描的JTAG接口，基本都能夠滿足設計要求。電路穩壓模塊輸入12 V電壓。經過穩壓電路后可得到9 V、5 V兩種電壓，其中9 V電壓用于電機驅動模塊的工作電壓，5 V電壓則用于單片機的工作。圖2所示是RPR220光電傳感模塊的電路圖，光電傳感是由10個RPR220型光電對管組成。RPR220是一種一體化反射型光電探測器，其發射器是一個砷化鎵紅外發光二極管，而接收器則是一個高靈敏度的硅平面光電三極管。L298N的INPUT、OUTPUT兩端口用于提供穩定的電壓以使電機轉動。


?
1．1 光電傳感模塊

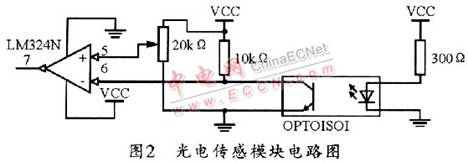

圖2所示是本系統中光電傳感模塊的電路圖。尋線路徑一般是刻在白色平面上的3 cm的黑線，小車沿著黑線循徑，當檢測到白線，即二極管發出的光被白線反射回來時，光電對管中的三極管導通，比較器6號端口輸入為低電平，經過比較器后，7號端口輸出為高電平。當檢測到黑線時，光被吸收，光強度減弱，光電對管中的三極管不導通，比較器6號端輸入為高電平，7號端輸出為低電平。通過PC端口將高低電平(l和0)反饋給單片機后，經單片機處理后可用于調整車頭的轉向，以使黑線剛好在10個光電探頭的中間，從而使小車平穩前進。在7號端串一個0．1μF的電容再接地，這樣，經過濾波后進入到單片機中的方波就非常完美。將這個光電管與碼盤相連，通過光電管不斷掃描碼盤格數，這樣，當碼盤轉動且轉速較低時，6號端的信號就可變?yōu)轭l率與轉速一一對應的方波。但是，當碼盤速度很快時，6號端信號將變?yōu)轭l率與轉速一一對應的正弦信號。放大器LM324可用作比較器，可將6號端處的正弦信號與基準電壓進行比較后，然后將在7號端產生頻率與轉速一一對應的方波，單片機采集此信號后，即可根據公式計算出直流電機的各個參數，從而精確地控制小車的轉向與位移。



1．2 電機驅動模塊

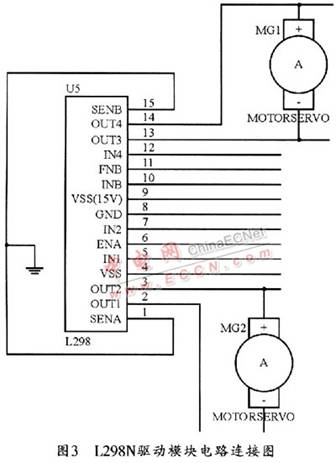

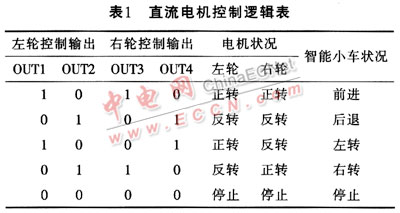

圖3所示是L298N驅動模塊的電路連接圖。L298N作為電機驅動芯片，是一款高電壓大電流全橋驅動芯片，它的頻率高，可控制兩個直流電機，而且具有控制使能端，工作電壓可通過4、9引腳分別輸入9 V、5 V電壓。ENA、ENB引腳是兩個使能端口，而INT、OUT則為電機驅動引腳，通過改變OUT端的邏輯電平可控制電機的正、反、停止?fàn)顟B(tài)，表1所列是直流電機控制邏輯。L298N的5、6、7、10、ll、12六個引腳可直接與單片機的PD端口相連，而通過對單片機的編程則可以實現直流電機PWM調速。





l．3 單片機控制模塊

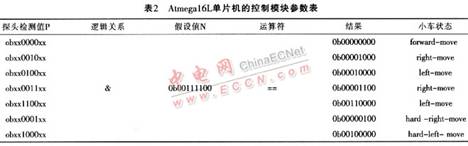

采用Atmel公司的Atmegal6L單片機可對小車進行控制，該單片機具有32個功能強大的可編程I／O接口和4個PWM通道，并具有八路十位ADC，可對小車進行實時控制。該單片機的PC0～PC7八個端口可與光電傳感模塊的八個光電探頭相連。設探頭檢測的邏輯實際值為P，假定值N，車輪的運動狀態分別為forward-move、right-move、leftmove、hard-right-move、hard-left-move，通過對實際值P與假定值N(0b0011-1100)的比較，可得出如表2所列的Atmegal6L單片機的控制模塊參數表，其中x為無關項。設計時，可將Atmegal6L的PD2～PD3分別連接帶碼盤的兩個光電對管，以用于精確測量車輪的轉向與位移；PD5和PD4可分別連在電機驅動模塊的使能端ENA和ENB。PDl、PD0、PD6和PD7分別于電機驅動模塊的INl、IN2、IN3、IN4相連，INl、IN2口一般用于PWM的輸入，以便利用PWM調速法，即由單片機輸出一系列頻率固定的方波，并通過功率放大器來驅動電機，再通過單片機編程來改變輸出方波的占空比，這樣就可改變加在電機上的平均電壓，從而改變電機的轉速。



2 智能小車的軟件設計方案

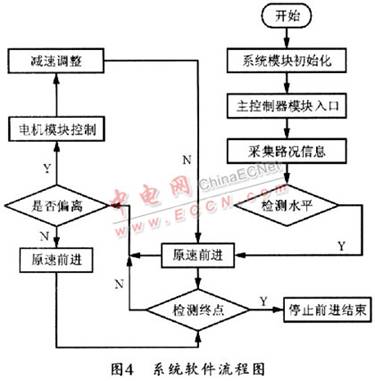

基于AVR單片機和C語言編程的系統軟件流程圖如圖4所示。



3 結束語

本文著重討論了光電傳感器、單片機控制和穩壓器原理及這幾個模塊之間的相互溝通與協調關系，本系統采用便宜的紅外對管，并以具有強大功能的ATmagel6L單片機為主控制器，同時以L298N驅動芯片通過C語言程序編寫調試軟件，從而完成了能夠智能循跡、自動避障、結構模塊化、抗干擾能力強的智能小車的設計。該系統通過對小車的調試，能夠使小車成功平穩地在任意給定的黑線上行駛，而且循跡效果很好，運行十分平穩，同時速度也很快，而且在拐彎處不會因速度大而產生離心現象。

智能小車在軍事、民用、科研、航天探測領域已得到廣泛的應用，它的發展與自動控制、單片機開發、控制算法的優化和微機存儲處理速度有著密切的關系，很值得進一步的研究與探索。
