ADAS存儲器_HVAC和信息娛樂系統對存儲器的要求

　　汽車系統的設計變得越來越復雜，因為要不斷的加入新的功能，如高級駕駛輔助，圖形儀表，車身控制和車輛信息娛樂系統。為了確?？煽?、安全的操作，每個子系統均需要使用特定的非易失性存儲器，以便在復位操作和電源切換期間存儲信息。非易失性存儲器用于存儲可執行代碼或常量數據、校準數據、安全性能和防護安全相關信息等重要數據，以作將來檢索用途。

　　目前市場上主要包含這幾種不同類型的非易失性存儲器，如NOR閃存、NAND閃存、EEPROM（可擦除的可編程只讀存儲器）、FRAM（鐵電存儲器），MRAM（磁性RAM）和NVSRAM（非易失性靜態存儲器）等。每種類型存儲器在不同性能指標下具有各自的優勢和劣勢：存儲器密度、讀寫帶寬、接口頻率、耐久性、數據保存、不同電源模式下的電流消耗（開機、待機/睡眠、休眠）、預備時間、對外部電磁干擾的敏感度等。

　　為了了解最新汽車系統對非易失性存儲器的真正需求，工程師需要考慮現實生活中的使用實例：

　　? 啟動汽車后，駕駛員是否愿意花幾分鐘等待儀表盤、里程表以及燃油量圖形都正常顯示？

　　? 駕駛員調節了座椅位置、方向盤位置、溫度設置以及收音機頻道，但由于某些原因不得不馬上關掉發動機。如果上述子系統未能保存汽車熄火前的設置，那么駕駛員需要重新再來一遍，豈不是非常麻煩？

　　? 盡管汽車安裝了ADAS安全系統，但作為一輛交通工具，事故仍有可能發生。你能否向保險調研團隊提供所需的數據，例如事故發生前幾秒不同傳感器的狀態？

　　舉例ADAS系統來說，從特定的傳感器采集并存儲實時數據到非易失性存儲器是非常重要的。同樣地對于汽車娛樂系統，在系統掉電的同時能存儲系統設置信息也是非常重要。GIS和信息娛樂系統都有高清圖形顯示不僅需要存儲與讀取啟動程序還需要存儲與讀取非常大的配置從外部的非易失性存儲器。

　　除了滿足應用的需求，非易失性存儲器還需確保足夠的讀寫次數來記錄至少20年數據。此外，為了達到汽車級認證和資格，所有子系統應采用符合AEC-Q100標準的存儲器組件。同時，功能性安全性能符合ISO26262標準是另外一個要求在這種高安全性要求的系統。

　　ADAS存儲器要求

　　ADAS系統主要設計自動操作/自動調整/增強汽車系統以實現更安全、舒適的駕駛體驗。安全性功能主要用于避免事故發生通過提醒駕駛員潛在的問題，或通過實施保護措施和接管控制汽車來避免碰撞。自適應功能包括可以自動照明、提供自適應巡航控制、自動剎車、結合GPS/交通警告、連接到智能手機、提醒駕駛者有其他車輛或者危險狀況、保持司機在正確的車道行駛以及顯示駕駛員的盲點。

ADAS存儲器_HVAC和信息娛樂系統對存儲器的要求

　　圖1.ADAS系統框圖

　　圖1為ADAS系統如何利用FRAM和NOR閃存的簡化框圖。外部NOR閃存通常用于存儲啟動代碼。然而，ADAS系統中的各種傳感器通過CAN（控制器局域網）接口定期向MCU發送數據。MCU運行自適應算法，檢查是否可能碰撞或已經發生碰撞。處理算法的運行時間變量和傳感器的當前狀態則存儲在MCU的存儲器中。

　　當算法檢測到事故時，安全氣囊控制模塊即時啟動備用電源并打開安全氣囊，確保在事故期間斷電也能部署應對。事故發生時的傳感器狀態也應立即存儲到非易失性存儲器以作數據記錄。這些數據可以有效地幫助了解事故原因，促使汽車制造商生產更加先進的安全系統，同時輔助保險公司判斷索賠是否有效。

　　行車記錄儀（EDR）是用于記錄事故發生前各個重要子系統數據的系統。可以安裝在ADAS主控單元，或者安裝在另一個接收重要傳感器數據并與ADASMCU進行通信的MCU中。如今，工程師可以使用多核設備為EDR功能提供一個專用的完整CPU核，例如賽普拉斯的Traveo?汽車用微控制器。

　　EDR通過測量汽車前部壓力傳感器的撞擊力、車速、發動機轉速、轉向輸入、油門位置、制動狀態、安全帶狀態（檢測乘客）、輪胎氣壓、警告信號以及安全氣囊打開狀態，從而判斷碰撞嚴重程度。并且在汽車碰撞前和碰撞期間記錄以上數據。顯然，微控制器不能等到事故發生才開始記錄數據。因此，微控制器需要連續存儲數據。所以，EDR需要一個具有幾乎無限寫次數的非易失性存儲器。

　　FRAM存儲器比ADAS的傳統EEPROM擁有更多優勢。無需寫等待時，幾乎可以實時存儲重要數據（實際10us存儲時間），這一點對ADAS來說至關重要。EEPROM通常需要超過10毫秒的寫等待時間，因此不適用于高安全性應用。FRAM同時具備無寫延遲和高速時鐘速度，非常適合需要快速寫入大量數據的應用。使用SPI時，設計師可以自由決定FRAM的寫入字節數。把一個或兩個字節寫入FRAM的隨機位置時，寫入周期約為1微秒。反觀EEPROM或閃存，則需要5-10毫秒的寫入周期。

　　與EEPROM或閃存不一樣的是，F(xiàn)RAM無需頁面緩沖區。在接收每個字節的第8位之后，F(xiàn)RAM立即寫入每個數據字節。這意味著，系統存儲器密度增長時，工程師不必擔心頁面緩沖區大小的變化。

　　就寫入耐久性而言，F(xiàn)RAM可以支持100億次寫操作，遠遠超過EEPROM的100萬次以及閃存的10萬次。因此，F(xiàn)RAM可以用作追蹤數據記錄器，可以不斷寫入數據。此外，F(xiàn)RAM的寫入和讀取的消耗功率非常低（例如，1Mhz時為300微安），因此非常適用于事故引起斷電時需要使用低功率備用電源或通過電容寫入數據的ADAS。與其他非易失性存儲器相比，F(xiàn)RAM的待機電流也低得多（通常為100微安）。

　　汽車儀表盤對存儲器的要求

　　儀表盤系統以數字形式在圖形顯示器上顯示速度、轉速、燃油油位和發動機溫度等重要信息，或者使用步進電機控制的模擬形式顯示。此外，儀表盤系統還可以顯示電池警告、溫度警告、低油壓警告、制動警告、安全帶狀態標識、低胎壓標識、門鎖標識、車頭燈標識、換檔指示、手剎狀態指示，以及車內和室外溫度、里程表讀數等。

　　最新的儀表盤系統還包括平視顯示器（HUD）。平視顯示器是一種光學系統，可以將駕駛信息投射在汽車的擋風玻璃上。使用平視顯示器，駕駛員可以方便地查看重要的駕駛信息，同時讓目光保持關注前方的交通狀況。由此可以降低因目光離開道路而帶來的潛在風險，并為駕駛員提供額外時間以識別危險因素并作出反應。平視顯示器可以顯示速度、導航和其他重要警示符號。

ADAS存儲器_HVAC和信息娛樂系統對存儲器的要求

　　圖2.儀表盤系統框圖

　　圖2顯示了圍繞HyperRAM和HyperFlash（連接HyperBus接口）以及NOR閃存（連接DDR-HSSPI接口）安裝的儀表盤簡化框圖。儀表盤MCU可以通過CAN-FD、CXPI（時鐘擴展外設接口）、以太網AVB、MediaLB（媒體本地總線）/MOST（媒體定向系統傳輸）等不同的通信協議連接其他子系統，從而收集信息并顯示于儀表盤。

　　儀表盤系統啟動后，安全引擎立即檢驗固件的真?zhèn)涡?。隨后，通過HyperBus接口從外部HyperFlash或通過DDR轉換DDR-HSSPI接口從NOR閃存執行XiP，MCU軟件開始執行。XiP功能允許MCU直接從外部存儲器執行代碼，而不需要先把外部閃存的代碼復制到內部RAM，從而提高了響應速度。NOR閃存/HyperFlash存儲器可配置程序代碼的初始地址位置，并在指定的時鐘延遲后以讀取模式啟動。因此，MCU一啟動就可以直接獲取需要執行的代碼，無需因為提供地址和讀取命令而延遲時間。

　　可從外部HyperFlash獲取靜態元素，并將其顯示為儀表盤LCD的基礎層。汽車用MCU，例如賽普拉斯Traveo?系列，可以提供額外的功能支持，即時解壓縮靜態HMI元素，無需首先通過RAM。儀表盤針頭信息等動態內容具備更快的更新速度，可以從外部HyperRAM進行檢索。

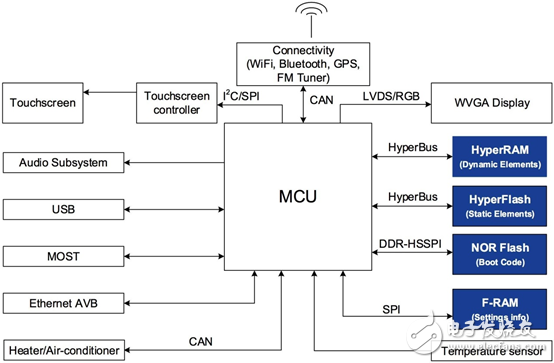

　　HVAC和信息娛樂系統對存儲器的要求

　　HVAC（暖氣、通風和空調）系統負責控制維持車內溫度和空氣流動。信息娛樂系統可以運行與智能手機類似的各種應用程序，并提供用戶界面以更改HVAC系統配置、音樂系統設置、在導航應用輸入目的地、調整座椅/方向盤位置/高度以及調節車內照明等。部分最新的汽車還加入了指紋識別器來驗證駕駛者身份。從而允許HVAC和信息娛樂系統根據駕駛員的偏好快速調節車內設置。
