在卷積神經網絡（CNN）中，卷積層一般主要使用同一組權重，從而形成 a x w 和 b x w 類型的并行MACC 運算。因此除輸入共享外，還可以使用權重共享（見圖 7）。

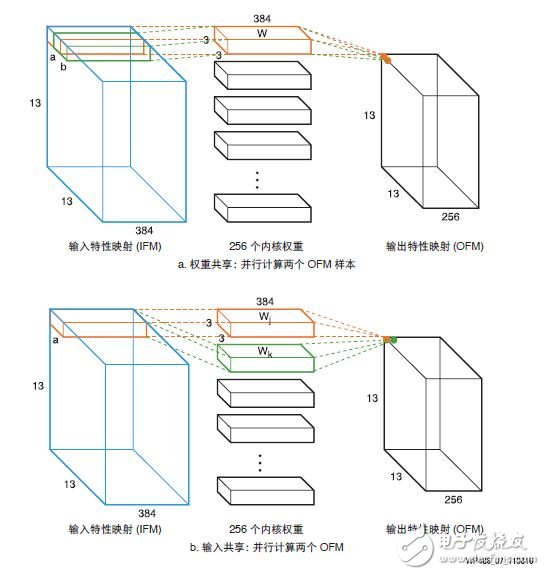

圖 7 ：權重共享和輸入共享比較

創建 INT8 鏈接 MACC 的其他方法
INT8 MACC 還能用 FPGA 架構內與 DSP Slice 頻率近似的 LUT 來構建。根據 FPGA 的使用情況，這可以顯著提升深度學習性能，在某些情況下性能可提升三倍之多。許多情況下相對于其他非 FPGA 架構而言，在計算可用深度學習運算時這些可用的計算資源并未考慮在內。

賽靈思 FPGA 中的編程架構是獨有的，因?yàn)樗懿⑿星腋咝У靥幚矶鄻踊ぷ髫?fù)載。例如賽靈思 FPGA能并行執行 CNN 圖像分類、網絡加密和數據壓縮。我們的深度學習性能競爭分析并未將 MACC LUT 考慮在內，因?yàn)橐话?LUT 用于執行 MACC 功能比用于執行其他并行功能時更有價值。

競爭分析

在本競爭分析中，將英特爾（前 Altera）的 Arria 10 和即將推出的 Stratix 10 器件與賽靈思的 Kintex UltraScale 和 Virtex UltraScale+ 進行了對比。對這種高計算強度的比較，選擇的器件均為每個產品系列中 DSP 密度最高的器件：Arria 10 (AT115)、Stratix 10 (SX280)、Kintex UltraScale (KU115)、Virtex UltraScale+ (VU9P) 和 Virtex UltraScale+ (VU13P) 器件。比較的重點是能用于包括深度學習在內的眾多應用的通用 MACC 性能。

英特爾的 MACC 性能基于運用預加法器的算子。但是這種實現方案產生的是乘積項和非唯一單獨乘積項之和，因此英特爾的預加法器不適用于深度學習運算。

英特爾器件的功耗使用英特爾的 EPE 功耗估算工具估算，并假設在以下最壞情況下：
1. 在最大頻率 (FMAX) 下 DSP 利用率為 90%
2. 時鐘速率為 DSP FMAX 時邏輯利用率為 50%
3. 時鐘速率為 DSP FMAX 的一半時,block RAM 利用率為 90%
4. 4 個 DDR4 和 1 個 PCIe Gen3 x 8
5. DSP 觸發率為 12.5%
6. 80°TJ

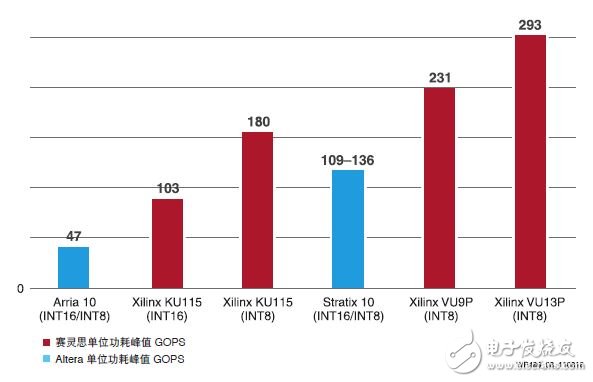

圖 8 所示為深度學習運算的能效比較。憑借 INT8 優化，賽靈思 UltraScale 和 UltraScale+ 器件在 INT8精度上相比 INT16 運算（KU115 INT16/KU115 INT8）能效提升 1.75 倍。與英特爾的 Arria 10 和 Stratix 10器件相比，賽靈思器件在深度學習推斷運算上能效高出 2-6 倍。

圖 8 ：INT8 深度學習能效對比：賽靈思對比英特爾

結論
本白皮書探討了如何在賽靈思 DSP48E2 Slice 上優化 INT8 深度學習運算，從而實現 1.75 倍的性能提升。賽靈思 DSP48E2 Slice 可用于在共享相同內核權重的同時實現并行 INT8 MACC。為高效地實現 INT, 需要采用 24 位輸入寬度，這項優勢只有賽靈思 UltraScale 和 UltraScale+ FPGA DSP Slice 能夠提供支持。賽靈思非常適合用于深度學習應用中的 INT8 工作負載（例如圖像分類）。賽靈思不斷創新新的基于軟/硬件的方法，以加快深度學習應用的發展。

如需了解有關數據中心深度學習的更多信息，敬請?jiān)L問： https://china.xilinx.com/accelerationstack

參考資料
1. 1.Dettmers, 8-Bit Approximations for Parallelism in Deep Learning, ICLR 2016
https://arxiv.org/pdf/1511.04561.pdf
2. Gysel et al, Hardware-oriented Approximation of Convolutional Neural Networks, ICLR 2016
https://arxiv.org/pdf/1604.03168v3.pdf
3. Han et al, Deep Compression:Compressing Deep Neural Networks With Pruning, Trained Quantization And Huffman Coding, ICLR 2016
https://arxiv.org/pdf/1510.00149v5.pdf
4. Rosenblatt, F., The Perceptron:A Probabilistic Model for Information Storage and Organization in the Brain, Psychological Review, Vol. 65, No. 6, 1958
