發視頻直接數字頻率合成器（DDS）簡介及其輸出頻譜中主相位截?cái)嚯s散的頻率和幅度
2017-09-12 |
rar |
0.1 MB |
次下載 |
免費
資料介紹

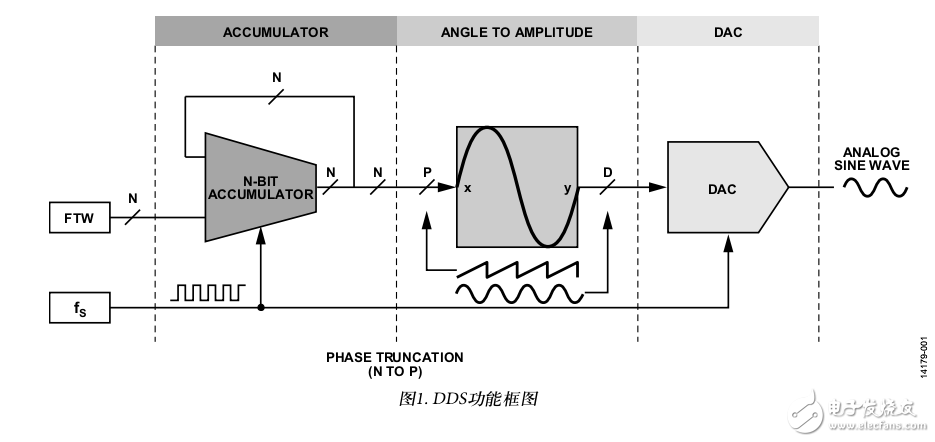

現代直接數字頻率合成器（DDS）通常利用累加器和數字頻率調諧字（FTW）在累加器輸出端產生周期性的N位數字斜坡（見圖1）。此數字斜坡可依據公式1定義DDS的輸出頻率（fO），其中fS為DDS采樣速率（或系統時鐘頻率）。
DDS給定時，組成FTW的位數（N）定義了fO的最小可能變化，這發生在FTW值僅更改最低有效位（LSB）時。也就是
說，F(xiàn)TW中的1 LSB變化定義了DDS的調諧分辨率。例如，N = 32的DDS的調諧分辨率高于N = 24的DDS。為了證實DDS的極佳調諧能力，以AD9912為例，N = 48產生的調諧分辨率為1/248（即1/281，474，976，710，656）。事實上，fS= 1 GHz時，AD9912產生的頻率調諧分辨率約為3.6 μHz （0.0000036 Hz）。若DDS的FTW為N位，細看圖1可知，累加器輸出端的位數（N）和角度轉幅度模塊輸入端的位數（P）之間存在明顯的差異，即P ≤ N。這種差異會導致DDS輸出頻譜中出現相位截?cái)嚯s散。知道給定DDS的P值對預測相位截?cái)嚯s散非常重要。本應用筆記介紹了一種用于計算特定相位截?cái)嚯s散的頻率和幅度的方法，尤其適合給定FTW的主相位截?cái)啵≒PT）。
