據世界衛生組織的數據，心血管病已經成為造成全球人口死亡的主要因素。由于心電圖檢查在診斷此病上具有準確可靠、方法簡便、對病人無損害等特點，在臨床上被廣泛應用。然而目前普遍采用的基于PC機平臺的心電圖機，雖功能全面，但體積龐大、成本較高。而市場上便攜式心電圖機大多采用低檔單片機實現，無操作系統，處理能力弱，功能簡單，只能進行心電信號的采集、顯示與簡單的數據處理，人機界面不友好。隨著大規模的專用集成電路和計算機芯片的發展，基于32 bit微處理器的嵌入式系統以低成本、較高的性能和可靠性等諸多優勢，應用日益廣泛。基于這種現狀，本文提出了一款高性能、多功能的便攜式心電圖機，采用AU1250處理器與Windows CE操作系統，全面提升了產品的處理能力，并使用具有觸摸功能的大型LCD顯示屏，能同步整體顯示十二導聯同一心動周期的波形，讓醫生可以更加準確地作出判斷，從而提高了準確率。該機并能對心電波形數據進行測量分析、存儲、回放、編輯、打印等。
　　1 硬件系統簡介

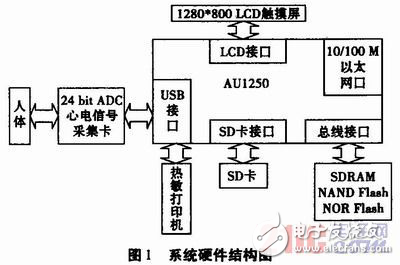

　　系統硬件結構如圖1所示。
　　
　　本系統選擇AU1250作為控制核心。AU1250是一款高性能、低功耗（《400 mW@400 MHz）、高集成度的嵌入式處理器。AU1250屬于MIPS架構，集成USB（OTG）、SD卡等接口。也是目前市場上為數不多的支持分辨率為1 280*800大型LCD顯示屏的處理器之一。
　　基于軟件系統對實時處理以及永久保存大量數據的需要，以AU1250為核心的主板配備了128 MB的SDRAM、2 MB的NOR FLASH以及2 GB的NAND FLASH等存儲芯片。并對外提供USB、SD卡（可用于外擴數據存儲）、UART、100 Mb／s以太網口等通信接口，實現對采集卡、熱敏打印、數據存儲等模塊的調度。
　　2 軟件系統設計
　　本軟件系統，主要由兩部分組成：
　　（1）Windows CE嵌入式實時操作系統；
　?。?）心電圖應用程序。
　　2．1 Windows CE嵌入式實時操作系統
　　Windows CE系統是一種緊湊、高效、可伸縮的32位的操作系統，其所具有的多線程、多任務、完全搶占式的特點是專為各種有很嚴格資源限制的硬件系統所設計的。其模塊化的設計使嵌入式系統和應用程序開發者能夠方便地加以定制以適應一系列產品。
　　綜合考慮到軟件的性能要求，以及操作系統對硬件的支持及二次開發的簡便性等方面，本系統采用了微軟公司的Windows CE。并利用Pl-atform Builder5．0集成開發環境，根據產品的需要及硬件資源的考慮，裁剪內核、添加所需的驅動，定制一款精簡的符合產品需求的操作系統。
　　2．2 心電圖應用程序設計
　　心電圖應用程序整體框圖如圖2所示，主要包括以下幾個主要功能：
　　
　?。?）人機交互
　?。?）數據采集
　?。?）波形顯示
　　（4）數據處理與測量分析
　?。?）數據存儲
　　其中數據采集、波形顯示和人機交互三個功能要求能夠并發的同步進行，否則系統會有比較大的延時現象。所以本應用程序利用多個線程分別完成不同的任務。
