IP3254   3 節/4 節串聯用電池保護 IC（科發鑫 英集芯指定代理）（同步推薦鋰電池保護 IP3012A/B   IP3005A/B   IP3253 IP3254  IP3259  IP3266 IP3267）

1．簡介

IP3254 系列內置高精度電壓檢測電路和延遲電路，是用于 3 節或 4 節串聯鋰離子/聚合物可充電電池保護的 IC。通過 SEL 端子的切換，可用來保護 3 節或 4 節串聯電池。

2．特性

 高精度電壓檢測保護*1

過充檢測電壓 VCU： 可設置：3.5V ~ 4.1V，（50mV 步進）；4.1V ~ 4.575V，（25mV步進）

精度：±25mV

   過放檢測電壓 VDL： 可設置：1.8V ~ 2V，（50mV 步進）；2V ~ 3V，（100mV 步進）精度：±80mV

   過放恢復電壓 VDR： 可設置：2V ~ 3.1V，（100mV 步進）

   過電流檢測電壓 1：精度±0.01V

可設置：0.03 ~ 0.34V，10mV 步進

  過電流檢測電壓 2：精度±0.05V

可設置：0.35 ~ 0.7V，50mV 步進

   過電流檢測電壓 3：1.2V±0.3V

通過外接電容可設置過充電檢測延遲時間、過放電檢測延遲時間和過流檢測延遲時間 1（過流檢測延遲時間 2 和流檢測延遲時間 3 內部分別固定為 1ms 和 200μs）

通過 SEL 端子可以實現 3 節/4 節電池切換0V 充電功能

超低功耗：

  工作模式：30μA

  關斷模式：3.5μA

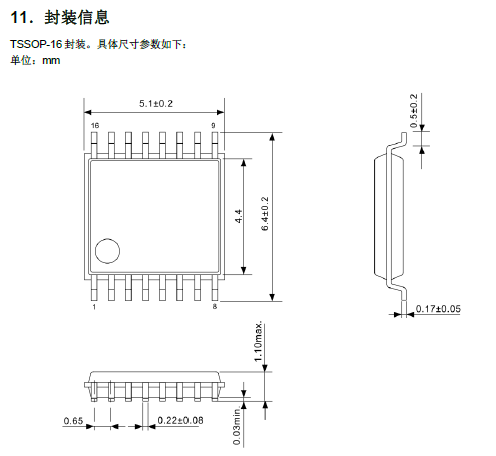

封裝：TSSOP-16

3.應用

鋰離子可充電電池組 聚合物可充電電池組
