IP3259    3-5 節電池保護 IC
簡介

IP3259 系列內置高精度電壓檢測電路和延遲電路，是用于 3/4/5 節串聯鋰離子、聚合物可充電電池保護的 IC。IP3259 內置電池電量均衡功能，有效減小因電池參數不一致和老化導致的電池電壓不匹配，延長電池使用時間和壽命。IP3259 內置充放電 NTC 高低溫保護功能。IP3259 還可以通過芯片級聯，增加保護電池節數。

2．特性

   高精度電壓檢測保護*1

   過充檢測電壓 VCU：

3.500V ~ 4.100V, step 50mV 4.100V ~ 4.575V, step 25mV精度±25mV

   過充恢復電壓 VCL：

3.450V ~ 4.050V, step 100mV 4.050V ~ 4.400V, step 50mV精度±100mV

   過放檢測電壓 VDL：

1.800V ~ 2.000V, step 50mV 2.000V ~ 2.900V, step 100mV精度±80mV

   過放恢復電壓 VDR：

2.000V ~ 3.1000V, step 100mV精度±100mV

   三段過電流檢測功能

   過電流檢測電壓 1：

0.03V ~ 0.34V, step 10mV

精度±25mV

   過電流檢測電壓 2：

0.35V ~ 0.70V, step 50mV

短路檢測電壓：1.20V 固定值精度±0.3V
   通過外接電容可設置過充電檢測延遲時間、過放電檢測延遲時間和過流檢測延遲時間 1（過流檢測延遲時間 2 和流檢測延遲時間 3 內部分別固定為 1ms 和 200μs）

   充電過流保護

檢測電壓：0.03V ~ 0.34V, step 10mV

精度±25mV

   電池電量均衡功能

   均衡開啟電壓：

3.4V ~ 3.9V, step 25mV

3.9V ~ 4.45V, step 50mV

精度±30mV

   支持芯片級聯

   支持?jǐn)嗑€檢測

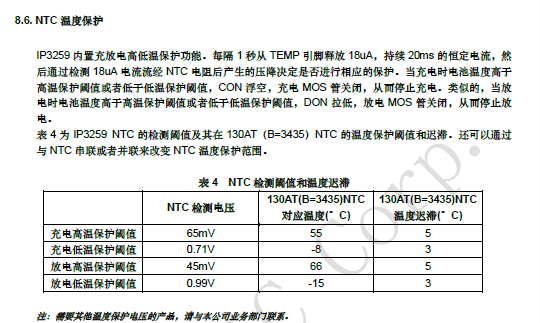

   充放電 NTC 高低溫保護

   超低功耗：

   工作模式 25μA
   休眠模式 3.0μA

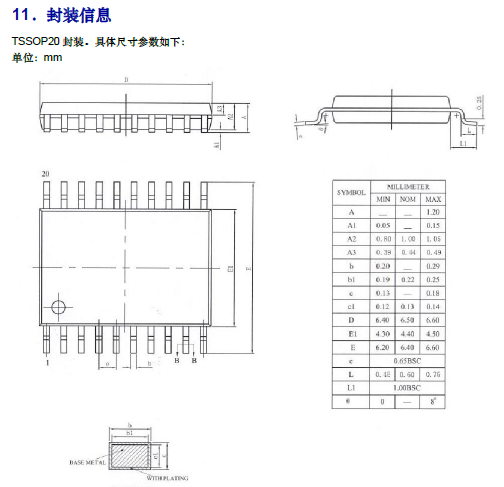

   封裝：TSSOP20
應用：

   鋰離子可充電電池組

   聚合物可充電電池組
