0 引言
　　以前的伺服驅動系統多以直流系統為主，這是因?yàn)橹绷?a target='_blank' class='arckwlink_none'>電機調速比較方便，本身的機械特性較硬，但直流電機由于有電刷換向，不適用于防爆場合，且結構復雜，維修不便。近年來由于電子技術飛速發展，交流調速技術日趨成熟，其調速性能可與直流系統相媲美，并正逐步取代直流電機調速。
　　我公司的原系統為CANN0N公司獨立研制，以STD總線、Z80CPU為核心的單片機組成的直流伺服控制系統。該系統抗干擾能力差，軟硬件資料不詳， 維修困難， 且備件價格貴， 采購周期長， 經常造成停機。因此我們采用西門子S7—300PLC及位控模塊FM357、SIM0DRIVE611A伺服驅動模塊、1FK6伺服電機構成的數控系統對原系統進行了改造。
　　1 系統組成和工藝流程
　　1．1系統組成

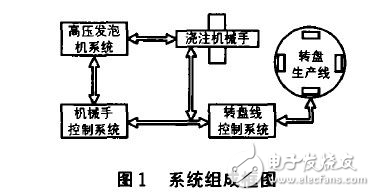

　　系統組成框圖如圖1。
　　
　　由圖可知， 機械手控制系統是整個汽車儀表板生產線的核心， 它主要完成高精度的定位控制、與上位機通訊、數據采集、故障報警， 以及控制發泡機高壓循環及澆注時間， 接收來自轉盤線的速度信號以適應轉盤不同運行方式。高壓發泡機系統主要完成ISO （異氰酸酯）和POL （聚醚多元醇）2種發泡料的流量、壓力調節及原料循環控制。轉盤控制系統主要完成轉盤速度調節及模具開合控制。

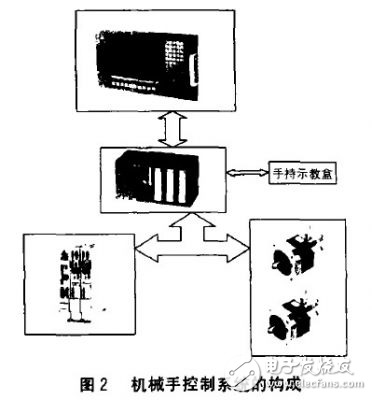

　　機械手控制系統是此次改造的重點，該系統的主要構成如圖2。
　　
