數字電源主要是開關電源的外特性。一是指數字電源的“通信”功能,二是指數字電源的“數控”功能,三是指數字電源對溫度等參數監測功能。
數字電源的關鍵是電源管理、控制信號的數字化處理,其基本要求是:在保障穩定性的前提下,具有快速性、平穩性和準確性。下面以負載點變換器(POL)為例說明數字電源控制功能的實現原理和方法。
負載點變換器(POL)通常用于將直流輸入電壓(一般為5V~12V)調節成適用于負載要求的直流輸出電壓(0.7V~3.3V)。例如,在典型的基于降壓(Buck)開關變換器的電路中,Buck變換器包含一個脈沖寬度調制(PWM)主控制芯片,一對主功率開關和一個由儲能電感和電容構成的低通濾波器。在脈沖寬度調制控制芯片中,一個電阻分壓器對電源的輸出電壓進行采樣,誤差放大器將該輸出電壓與直流參考電壓進行比較從而產生電壓誤差信號,誤差信號是一個強度與所需的輸出電壓校正成正比的模擬信號。通過具有某種控制規律的誤差補償器(Compensator)進行放大后,其輸出進入脈寬調制器(PWM),經過與載波(通常為鋸齒波或三角波)比較之后產生脈沖波,從而控制功率開關(通常為MOSFET)的導通與關斷。由于MOSFET具有較大的輸入門電容,因此驅動器電路有必要有效率地導通和關斷它們。另有固定電阻電容網絡一般會作為補償回路,以確保動態響應和穩定性之間的正常平衡。
數字電源主要是開關電源的外特性。一是指數字電源的“通信”功能,二是指數字電源的“數控”功能,三是指數字電源對溫度等參數監測功能。
數字電源的關鍵是電源管理、控制信號的數字化處理,其基本要求是:在保障穩定性的前提下,具有快速性、平穩性和準確性。下面以負載點變換器(POL)為例說明數字電源控制功能的實現原理和方法。
負載點變換器(POL)通常用于將直流輸入電壓(一般為5V~12V)調節成適用于負載要求的直流輸出電壓(0.7V~3.3V)。例如,在典型的基于降壓(Buck)開關變換器的電路中,Buck變換器包含一個脈沖寬度調制(PWM)主控制芯片,一對主功率開關和一個由儲能電感和電容構成的低通濾波器。在脈沖寬度調制控制芯片中,一個電阻分壓器對電源的輸出電壓進行采樣,誤差放大器將該輸出電壓與直流參考電壓進行比較從而產生電壓誤差信號,誤差信號是一個強度與所需的輸出電壓校正成正比的模擬信號。通過具有某種控制規律的誤差補償器(Compensator)進行放大后,其輸出進入脈寬調制器(PWM),經過與載波(通常為鋸齒波或三角波)比較之后產生脈沖波,從而控制功率開關(通常為MOSFET)的導通與關斷。由于MOSFET具有較大的輸入門電容,因此驅動器電路有必要有效率地導通和關斷它們。另有固定電阻電容網絡一般會作為補償回路,以確保動態響應和穩定性之間的正常平衡。
電源的兩個其它主要部分是輸入和輸出濾波器網絡。這些部分由感應器、電容和電阻構成,可以提供數種功能。輸入濾波器有助于保護電源不受電源電壓瞬態的影響,在動態負載變化過程中提供一些能量存儲,并附帶濾波器網絡以使電源滿足其輸入引起的發射規范。輸出濾波器穩定輸出電壓以確保電源滿足其紋波和噪聲規范,此外還存儲能量以幫助維護負載電路的動態電流要求。重要的是,對于模擬或數字控制結構而言,輸入和輸出濾波器以及電源器件將基本上保持相同。
在典型的數字電源控制系統結構中,輸出電壓感應排列類似于模擬系統。但是,模數轉換器(ADC)代替了模擬系統的誤差放大器,從而將感應到的模擬電壓值轉換成二進制數。除了輸出電壓之外,了解電源的輸出電流和溫度等其它模擬參數也非常有用。雖然獨立的ADC可以感應每個參數,但是采用單個ADC并在它前面加設一個多路復用路往往是更加常用的方法。多路復用器(MUX)則將在要測量的模擬輸入之間切換,并依次將每個輸入發送至ADC.
由于MUX和ADC的采樣速率是固定的,因此ADC對每個參數都輸出一系列數字,每個數字由己知的時間段分隔。這些值供給為系統提供處理能力的微控制器??ㄉ铣绦騼?nèi)存存儲著微控制器的控制算法,這些算法負責執行一系列有關ADC的輸出值的計算。這些計算的結果包括誤差信號、想要的驅動器級脈寬、各種驅動器輸出的最佳延遲值以及回路補償?shù)葏?shù)。有了這些參數,數字脈寬調制器(DPWM)就可以通過驅動后控制外接的功率MOSFET,而電源管理部分也可以通過一定的接口及協議與外界通信了。模擬系統的外部回路補償元件此時變得不再是必需的。輸出電壓、輸出電流和溫度限制等參數的參考值在生產期間被保存在非易失性內存中,或者可以通過PMBus輸入。在系統啟動時,數據會由EEPROM下載到數據內存中,主芯片據此控制模塊的工作狀態。同時,可以通過一定的外部操作來重新讀入EEPROM中的默認設置。
【專業測評】深度拆解MDP-P906數字電源的參數性能
MDP-P906數字電源MDP-P906是一款精致小巧的數字電源,能夠將任何消費級直流電源轉換為穩定、精準且穩壓的輸出。它可以輕松完成各項任務,而且可以...
基于小華HC32F334數字電源控制器的雙向DC/DC雙有源橋參考設計
本文介紹了基于小華HC32F334數字電源控制器的雙向DC/DC雙有源橋(DAB,Dual Active Bridge)參考設計。
TPS22811 具有快速過壓保護和電流監控功能的 2.7V 至 16V、10A、6mΩ 負載開關數據手冊
TPS22811x 是一款采用小型封裝的高度集成的配電解決方案。該器件允許使用最少數量的外部元件來控制和監控電源軌。 輸出轉換速率和浪涌電流可使用...
PTD08A020W 20A、4.75V 至 14V、非隔離式、數字動力總成模塊數據手冊
PTD08A020W 是一款高性能額定電流為 20A 的非隔離式數字 PowerTrain 模塊。該模塊是數字電源系統的電源轉換部分,集成了 TI 的 ...
PTD08A210W 單個 10A 輸出、4.75V 至 14V 輸入、非隔離式數字動力總成模塊數據手冊
PTD08A210W 是一款高性能單通道 10A 輸出、非隔離式數字 PowerTrain 模塊。該模塊是數字電源系統的電源轉換部分,集成了 TI 的 ...
UCD3040 具有 4 個反饋環路和 8 個 DPWM 輸出的完全可編程數字電源控制器數據手冊
UCD30xx 器件是德州儀器 (TI) 數字 PWM 控制器系列的成員,為數字電源轉換應用提供單芯片控制解決方案。這些器件允許對高性能、高頻電源進行數...
基于小華HC32F334的兩路交錯無橋圖騰柱TCM PFC參考設計
本文介紹了基于小華HC32F334數字電源控制器的兩路交錯無橋圖騰柱TCM_PFC參考設計:著重介紹了工頻過零點電流畸變控制、工頻過零點附近的邏輯處理、...
技術資料#TMS320F280049 具有 100 MHz、FPU、TMU、256 KB 閃存、CLA、PGA 和 SDFM 的 C2000? 32 位 MCU
C2000? 32 位微控制器針對處理、傳感和驅動進行了優化,可改善工業電機驅動器等實時控制應用中的閉環性能;太陽能逆變器和數字電源;電動汽車和運輸;電...
基于Microchip dsPIC33CK256MP506 高性能DSP開發的3.3KW雙向圖騰柱PFC逆變電源方案
AI服務器市場的持續增長推動了高功率服務器電源的需求,3KW單機服務器電源已逐步普及。 全數字電源憑借MCU控制的精準性和靈活性,成為解決這一難題的關鍵...
企業研究開發中心:是由行業領先、科研能力強的企業內部設立、相對獨立的科學技術研究開發專門機構,主要從事新技術、新產品、新工藝、新材料的研究與開發,是武漢...

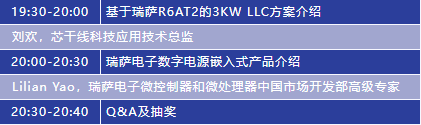

【精選直播】 圍觀瑞薩RA6T2?3KW DC/DC數字電源方案,送開發板、調試器!
