BA1404是日本東洋公司的產品，工作電壓范圍1~3V，該電路是由FM立體聲混合器、38KHZ振蕩器、FM調制器和高頻放大器組成的單片集成電路。

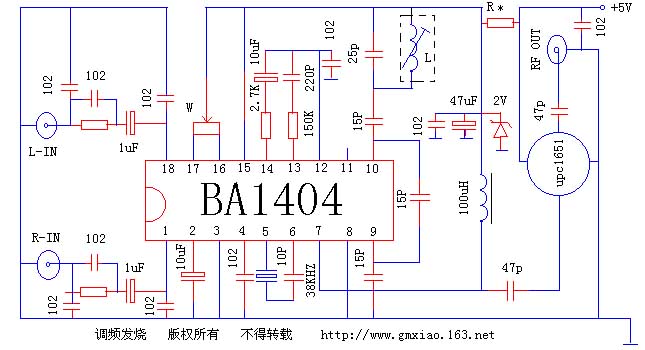

工作原理（見圖一）：立體聲音頻信號經加重和匹配網絡由1、2腳輸入，經放大后進入FM立體聲混合器，產生一個由L+R主信號和L-R的副信號組成的立體聲復合信號經緩沖放大后從14腳輸出（16、17腳可對復合信號的參數調節，可控制左右平衡度）；4、5、6腳的外部分立元件與內部電路組成38KHZ振蕩器產生38KHZ信號經緩沖放大后分別供給混合器和1/2分頻器，38KHZ信號經分頻器得到一個19KHZ的導頻信號從13腳輸出；從13、14腳輸出復合信號和導頻信號經匹配網絡由11腳進入FM調制器（9、10腳的外圍分產元件確定振蕩頻率）產生一個調頻信號，經放大后由7腳輸出；2腳為AF偏置，3腳為AF接地點，8腳是RF接地點，15腳為電源正極。(注：11腳輸出一個參考電壓方便外圍分立元件對振蕩頻率進行控制，這里沒采用。)第7腳的信號最后經μpc1651放大輸出。

制作要點：電路可以在萬用電路板上密集安裝，要將多余的銅點去掉；13、14腳上的電阻僅為參考值，由于其值對立體聲分離度有關系，要按實際情況定值；L為鐵殼可調電感，其參數與頻率相關，這里是穩頻的關鍵，要小心；如果要用市電供電，要注意電源，由于電流不大，可用分立式的濾波穩壓電源；μpc1651的工作電壓為5V，不得超出，容易燒毀。

實驗小結：由于《電子報》BBS上有許多網友要求詳細的調頻立體聲發射器資料，所以本人重新收集了有關資料，對簡易的分立式、合并式、一體化的調頻立體聲發射機進行實驗，覺得這種BA1404+μpc1651的搭配最容易制作和調試，且頻率穩定度相當高（相對于以前BA1404的電路），發射功率不會超出法定范圍。

由于本人還是個學生，技術水平有限，且本實驗資料是經收集后由現有知識進行電路設計，肯定有許多不當之處，希望有共同興趣者多多指點。

圖一
