[組圖]BA1404/1404F 調頻立體聲發射電路

◆ 功能簡介
    BA1404/1404F 是日本東洋電具制作所（Rohm Co. Ltd.）生產的調頻立體聲發射集成電路。此電路將立體聲調制、FM 調制和 RF 放大器等功能集成在一個芯片上。僅僅需要很少的外圍元器件就能夠獲得良好的立體聲調頻信號。
◆ 特性簡介
    采用低電壓、低功耗設計，電壓在 1V 至 3V 之間，典型值為 1.25V，最大功耗 500mW，靜態電流為 3mA。
    立體聲調制、FM 調制、RF 放大等多個功能集成在一國芯片上，所需外圍元件少。
    兩聲道分離度高，典型值為 45dB。
    輸入阻抗為 540Ω（f_in=1kHz），輸入增益為 377dB（V_in=0.5mV）。
    典型射頻輸出電壓為 600mV。
◆ 封裝形式
    BA1404：DIP18，BA1404F：SIP18
◆ 引腳功能

引腳	名稱	功能
1	R-CH INPUT	右聲道音頻輸入
2	AF BIAS	音頻放大器偏置
3	AF GND	音頻放大器地
4	OSC BIAS	38kHz振蕩器偏置
5、6	XTAL	晶振
7	RF OUT	射頻放大器輸出
8	RF GND	射頻放大器地
9、10	OSC	射頻振蕩網絡
11	VREF	基準參考電壓
12	MOD IN	調制信號輸入端
13	PILOT OUT	導頻信號輸出端
14	MPX OUT	雙聲道復合信號輸出端
15	VCC	電源
16、17	MPX BALANCE	聲道平衡
18	L-CH INPUT	右聲道音頻輸入

◆ 結構框圖

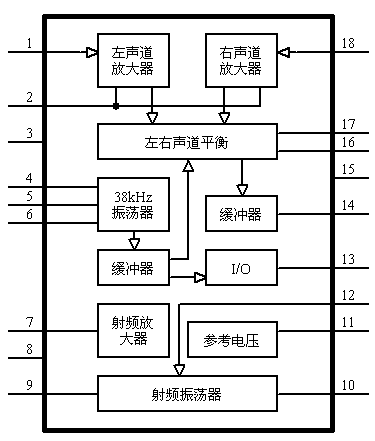

BA1404 結構框圖 (5,475 字節)

◆ 極限參數

參數	符號	極限值	單位
電源電壓	V_CC	3.6	V
耗散功率	P_d	500（注）	mW
工作溫度范圍	T_opr	-25 至 75	℃
存儲文檔范圍	T_stg	-50 至 125	℃

注：工作溫度高于 25℃ 時，按 5mW/℃ 降低。

◆ 推薦工作條件

參數	符號	最小值	典型值	最大值	單位
電源電壓	V_CC	1	1.25	3	V

◆ 電氣參數

參數	符號	單位	測試條件	最小值	典型值	最大值
靜態電流	I_Q	mA		0.5	3	5
輸入電阻	Z_IN	Ω	f=1kHz	360	540	720
輸入增益	G_V	dB	V_IN=0.5mV	30	37
聲道平衡	C_B	dB	V_IN=0.5mV			2
混合器最大輸出電壓	V_OM	mV_p-p	THD≤3%	200
混合器38kHz泄漏電壓	V_OO	mV	靜態		1
導頻輸出電壓	V_OP	mV_p-p	空載	460	580
聲道分離度	S_ep	dB	以標準解調器	25	45
等效輸入噪聲電壓	V_NIN	μV_rms	IHF-A 在 38kHz 停止		1
高放最大輸出電壓	V_OSC	mV		350	600

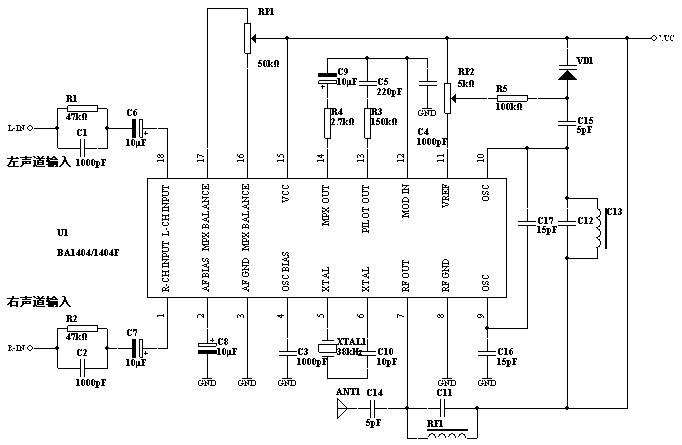

◆ 典型電路

◆ 參考資料
    《國外電子元器件》2000 年第4期第10頁，《BA1404調頻立體聲發射芯片的原理與應用》，作者：浙江工業大學，朱永輝
    《電子報合訂本》1995年下冊第164頁，《用BA1404做無線話筒》，作者：惠州朱斯忠
    《電子報合訂本》1996年下冊第12頁，《電吉他無線發射接收器》，作者：甘肅周俊
    《北京電子報合訂本》1994年第188頁，《小型低功耗個人通信機》，作者：山東楊英波
