摘自調頻發燒

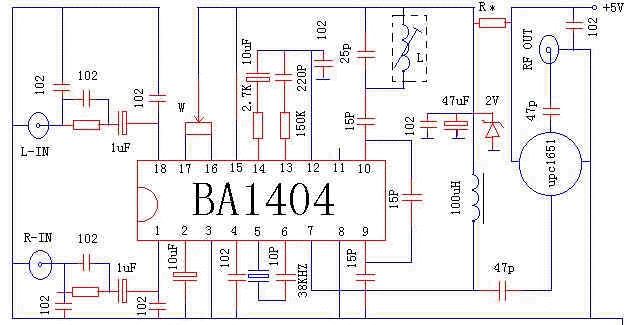

工作原理（見圖一）：立體聲音頻信號經加重和匹配網絡由1、2腳輸入，經放大后進入FM立體聲混合器，產生一個由L+R主信號和L-R的副信號組成的立體聲復合信號經緩沖放大后從14腳輸出（16、17腳可對復合信號的參數調節，可控制左右平衡度）；4、5、6腳的外部分立元件與內部電路組成38KHZ振蕩器產生38KHZ信號經緩沖放大后分別供給混合器和1/2分頻器，38KHZ信號經分頻器得到一個19KHZ的導頻信號從13腳輸出；從13、14腳輸出復合信號和導頻信號經匹配網絡由11腳進入FM調制器（9、10腳的外圍分產元件確定振蕩頻率）產生一個調頻信號，經放大后由7腳輸出；2腳為AF偏置，3腳為AF接地點，8腳是RF接地點，15腳為電源正極。(注：11腳輸出一個參考電壓方便外圍分立元件對振蕩頻率進行控制，這里沒采用。)第7腳的信號最后經μpc1651放大輸出。

制作要點：電路可以在萬用電路板上密集安裝，要將多余的銅點去掉；13、14腳上的電阻僅為參考值，由于其值對立體聲分離度有關系，要按實際情況定值；L為鐵殼可調電感，其參數與頻率相關，這里是穩頻的關鍵，要小心；如果要用市電供電，要注意電源，由于電流不大，可用分立式的濾波穩壓電源；μpc1651的工作電壓為5V，不得超出，容易燒毀。

實驗小結：由于《電子報》BBS上有許多網友要求詳細的調頻立體聲發射器資料，所以本人重新收集了有關資料，對簡易的分立式、合并式、一體化的調頻立體聲發射機進行實驗，覺得這種BA1404+μpc1651的搭配最容易制作和調試，且頻率穩定度相當高（相對于以前BA1404的電路），發射功率不會超出法定范圍。愛好者不實際制作中往往會發現38KHz的晶振是個大難題，如果直接用電容代替，則立體聲效果全無，本站特地進入一些38KHz的小柱型晶振供愛好者使用，BA1404制作的立體聲發射器除了頻率不能預置外，其聲道分離度已達發燒級的要求，現今雖有1417等新款上市，但由于價格等因素不能被普通發繞友接受，新品的性能較1404比，分離度接近，因為有鎖相頻率預置功能，頻率的穩定性比1404有所提高，但這只是在普通制作的情況下的比較，如果設計電路板時考慮到這些，把高低頻部分分開，高頻走線能短盡量短，周圍布好地線，減小和外部的影響，調頻電感用有骨架的可調電感，能用貼片電容最好，這樣做出來的板子可以說是高質的了，在無外界強大的冷熱影響下頻率也相當穩定。
